Datos del producto:
|
Uso: | Tejado y pared | Capacidad: | 15m/min |
---|---|---|---|
Poder: | 4+4KW | Peso: | 5-6T |
longitud: | los 7-8M | Garantía: | 1 año |
Alta luz: | Omán que cubre el rollo de la hoja que forma la máquina,rollo de la hoja de 1250m m que cubre que forma la máquina,rollo de la hoja de Omán que forma la máquina |

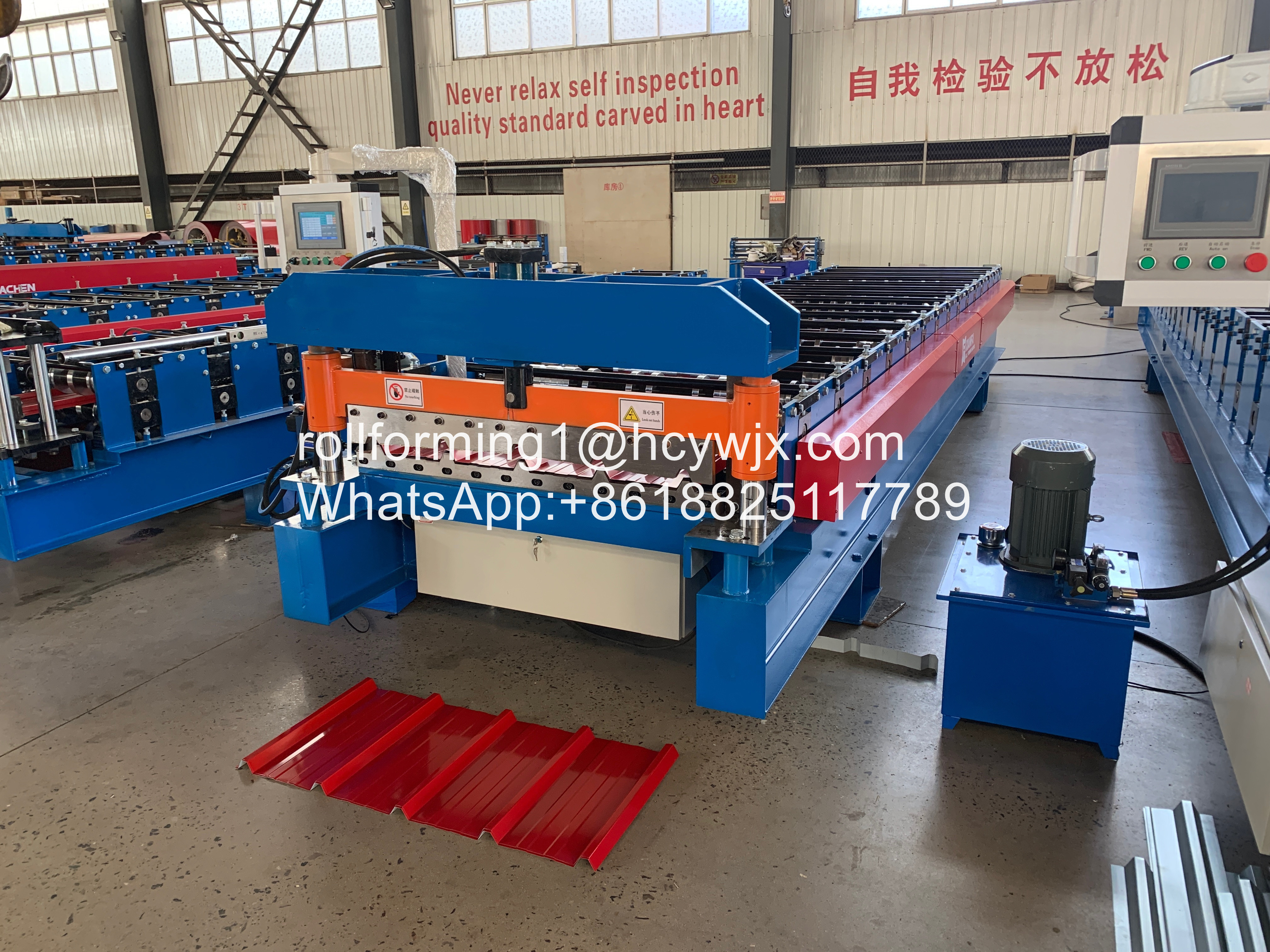

1. La descripción de producto de formar la máquina |
Descripción:
Cubrir el rollo de la hoja que forma parámetro principal de la máquina
No. | Parámetro principal de cubrir el rollo de la hoja que forma la máquina | |
1 | Conveniente procesar | Placa de acero del color |
2 | Anchura de la placa | 1250m m |

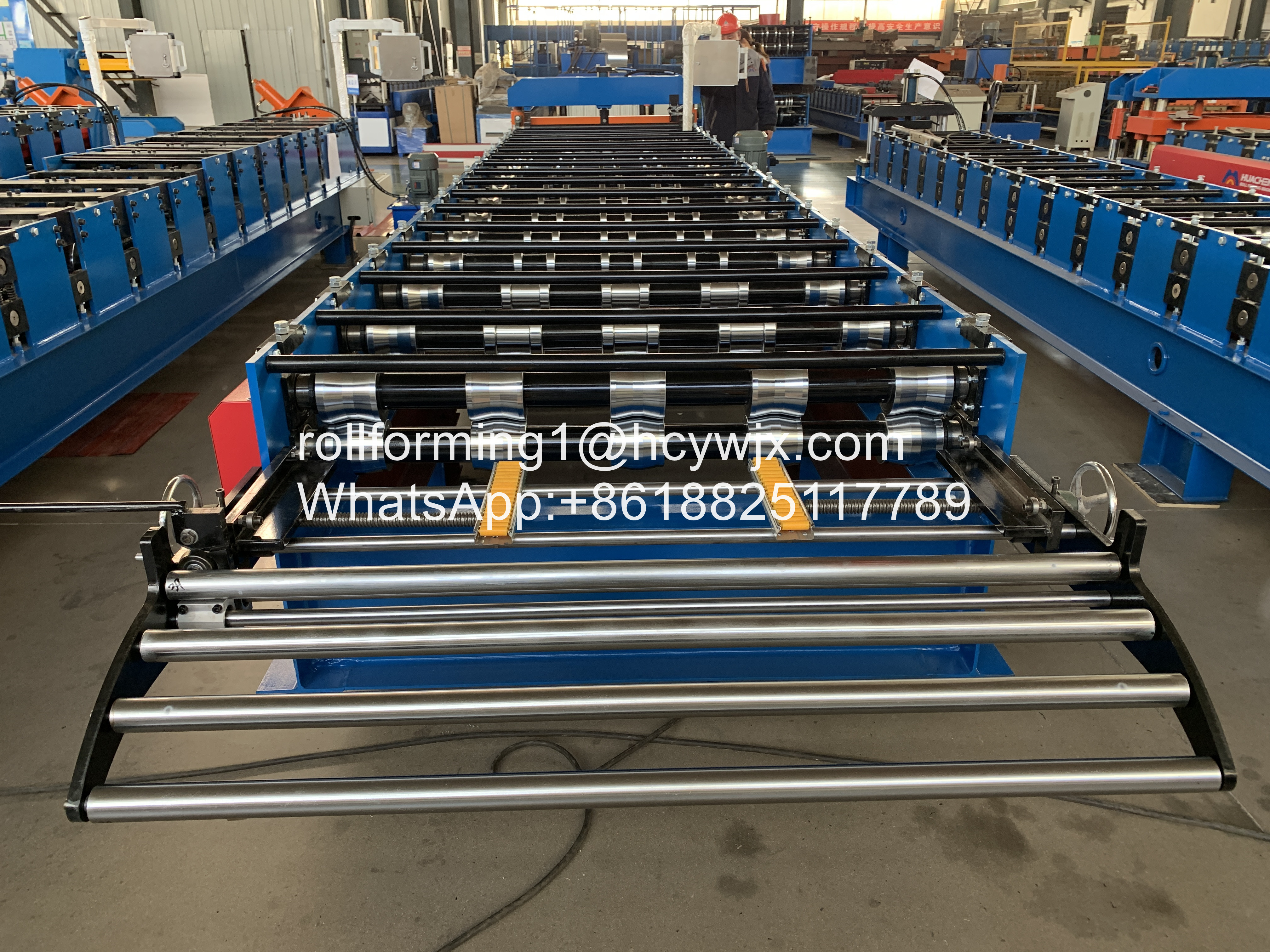

3 | Rodillos | 11 filas |
4 | Dimensiones | 5800*1550*1510m m |
5 | Poder | 4+4kw |
6 | Material rodante | 45# de acero (cromo plateado en superficie) |
7 | Grueso de la placa | 0.3-0.6m m |
8 | Productividad | 15-20m/min |
9 | Diámetro del rodillo | Φ70mm |
10 | Voltaje | 380V 50Hz 3phases |
11 | Material de la placa que corta | Cr12 |
12 | Hidráulico | 40# |
13 | Proceso de la precisión | Dentro 1.00m m |
14 | Sistema de control | Control del PLC |
Componentes del equipo: Uncoiler-rollo artificial que forma el sistema-corte sistema-hidráulico del control del control del máquina-ordenador
(1). Breve introducción
Los paneles del tejado hechos por nuestro rollo que forma la máquina tienen aspecto hermoso y color brillante.
Son ampliamente utilizados en los jardines, fábricas, centros turísticos, hoteles, salas de exposiciones, vacationlands,
arquitecturas antiguas y chalets modernos.
(2). Flujo de funcionamiento de rollo que forma la máquina
Decoiling el longitud-corte de la formar-medida del dirigir-rollo de la hoja-hoja los panel-paneles al partidario
(3). Detalle técnico
A. General
Material conveniente | Q235 o equivalente |
Grueso material | 0.25-0.8 milímetros |
Anchura material | 914, 1000, 1200, 1220 o 1250, según el dibujo |
Dimensión | Los cerca de 7.9*1.3*1.1m (L*W*H), según el dibujo |
Espacio de funcionamiento | El cerca de 17.9*2.8m (L*W), según el dibujo |
Longitud de la hoja |
Usted puede fijar la longitud según su necesidad. Es controlado por el PLC cuál puede asegurar la exactitud de ±1mm. |
Corte |
Pare automáticamente y corte cuando se trata del sistema longitud. |
B. Components Details
Material del rodillo | Acero del alto grado 45#. Galjanoplastia de cromo dura, 0.05m m. |
Marco principal | acero 350#. Más establo y ninguna sacudida. |
Placa media |
16m m. Utilizamos placas más gruesas para asegurar estabilidad de nuestros productos. |
Formación de pasos | 11-16, según el dibujo. |
Material del eje | Φ70 milímetro, acero del alto grado 45#. |
Tratar proceso: temple del final que da vuelta, alta rigidez, dura deformar. |
|

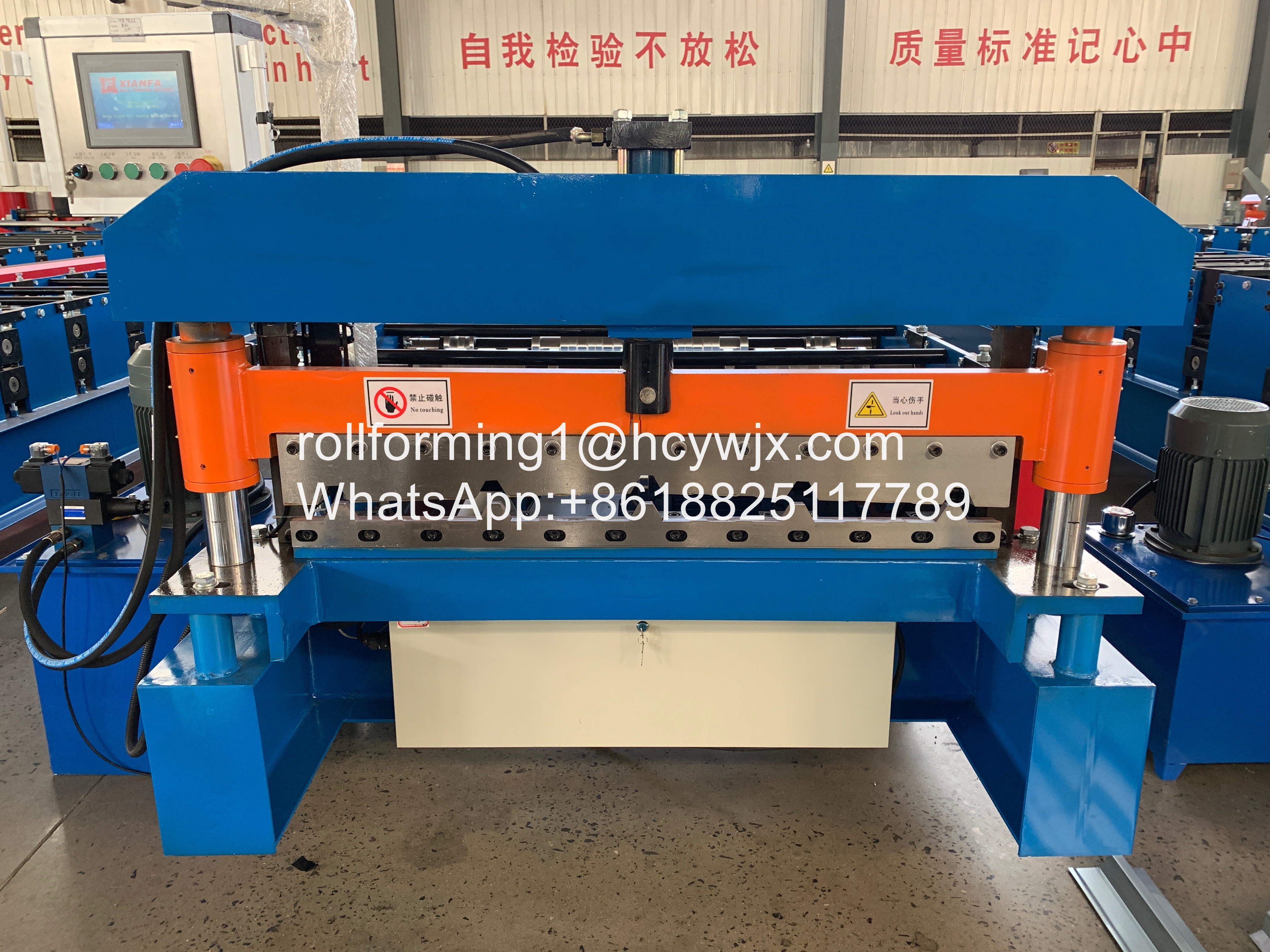

Corte Material de la cuchilla |
Cr12, dureza HRC60-62. |
Tratar proceso: calor - tratamiento - corte plano del electrodo del alambre de la abrasión. |
C. Electric Components
Poder conveniente | 380V, 50 herzios, fase 3 o según su necesidad. |
Pantalla | pantalla táctil de 5,7 pulgadas, fácil actuar. |
PLC | Delta DVP 14ES |
bien-adaptado a las diversas condiciones, tales como humedad, disturbio electromágnetico. |
|
Convertidor de frecuencia |
DeltaVFD-M. Tiene la ventaja del retraso antes del corte, para asegurar la exactitud de la longitud (±1mm, mejore lejos que el estándar industrial ±3mm). |
Longitud Dispositivo de la medida |
Omron, hecho en Japón. |
Ofrece con alta exactitud y estabilidad. |
FAQ |
1. ¿Puede usted hacer la máquina según mi diseño o tipo de la foto?
: Sí. Tenemos un equipo experimentado para resolver el diseño y el plan más convenientes de la producción
para la máquina.
2: ¿Cómo podemos ser asegurados que usted nos entregará máquina de la calidad con los recambios?
: 1. clientes para enviar a la gente técnica a nuestra fábrica para comprobar la calidad.
2.We puede enviar a los técnicos a la fábrica del comprador para la instalación de la máquina.
¿política 3.What de su garentee?
: Dentro de los Uno-AÑOS período, podríamos suministrarle las piezas de recambio gratuitamente
para cualquier pieza dañada causada por problemas de la calidad después de dos años, usted necesita comprar por coste de fábrica.
Uso
Este tipo de hoja puede ser ampliamente utilizado en planta, casa, almacenamiento y tejado y pared de acero simples. Tiene ventaja del aspecto bonito, durable usando y así sucesivamente.
