Datos del producto:
|
| Uso: | Perno prisionero y pista | Capacidad: | 25m/min |
|---|---|---|---|
| Rasgo: | no pare el cortar | Conducir: | Llevando |
| Espesor: | 0.3-0.6m m | voltege: | 380V |
| Alta luz: | rollo del perno prisionero de u c que forma la máquina,rollo combinado del perno prisionero de c que forma la máquina,el perno prisionero cortado de seguimiento servo rueda anterior |
||
Luz combinada Keel Rolling Forming Machine del perno prisionero del canal U C
Luz combinada Keel Rolling Forming Machine del perno prisionero del canal U C
El canal U combinado C tachona a Keel Rolling Forming Machine ligero se diseña basado en los requisitos de cliente. Para una cosa, puede ahorrar el sapce de la fábrica y ahorrar coste de producción. El perno prisionero y el camión frequenntly se utilizan en la mampostería seca que hace y fabricación del techo. Aquí están algunos perfiles de dibujo para su referencia:
¿Se utiliza cuál es perfil del perno prisionero y de la pista y cómo él?
La máquina combinada de la quilla de la luz del UC se podría utilizar para hacer el perno prisionero de C y la pista de U de un máquina y usted no necesita ajustar el espaciador. La pista combinada de U y máquina del perno prisionero de C está como la fabricación de la máquina dos juntos pero usando un sistema del sistema del sistema de la electricidad, de control del PLC y del bastidor de la máquina. Con este método, la máquina combinada toma poco espacio y ahorra un poco de dinero. Para cualquier tamaño U la pista y el perno prisionero de C se podían combinar juntos.
¿Cómo el canal U combinado C tachona Keel Rolling Forming Machine ligero se diseña?
Lo mismo con el rollo entero que forma la máquina, esta máquina ligera combinada de la quilla es compuesta por Decoiler, nivelando la playa, el rollo que forma la máquina, el sistema de corte y otros. Pero la máquina principal tendrá algún diferente. Aquí está la imagen de la máquina de detalle para su referencia:
Descripción:
Parámetro de Keel Roll Forming Machine Main
|
No. |
Parámetro principal de Keel Roll Forming Machine |
|
|
1 |
Conveniente procesar |
Placa de acero del color |
|
2 |
Anchura de la placa |
175 milímetros |
|
3 |
Rodillos |
12 filas |
|
4 |
Dimensiones |
6100*1150*1510m m |
|
5 |
Poder |
4.5+3kw |
|
6 |
Material rodante |
eje del cojinete de acero (apagando) |
|
7 |
Grueso de la placa |
0.3-0.6 milímetros |
|
8 |
Productividad |
20m/min |
|
9 |
Diámetro del rodillo |
Φ50mm |
|
10 |
Voltaje |
380V 50Hz 3phases |
|
11 |
Material de la placa que corta |
Cr12 |
|
12 |
Hidráulico |
40# |
|
13 |
Proceso de la precisión |
Dentro 1.00m m |
|
14 |
Sistema de control |
Control del PLC |
Componentes del equipo: Uncoiler-rollo artificial que forma el sistema-corte sistema-hidráulico del control del control del máquina-ordenador
¿Porqué elija la máquina de la pista de la cosechadora U y del perno prisionero de C?
1. Pequeño diseño de máquina, toma el pequeño espacio en la fábrica. Si usted fábrica tiene pequeño espacio, elija por favor este tipo.
2. Para la pista de U y el perno prisionero de C, usted no necesita cambiar el rodillo y ajustar el espaciador.
3. , Pues los dos perfiles de dibujo se podrían hacer por una máquina, un un sistema de control más barato del PLC, un sistema de motores.
Más parámetros del detalle de la máquina para su referencia:
| Decoiler manual | ||||
| Diámetro interno de la bobina material | 450mm-550m m | |||
| Anchura máxima de la bobina | 300m m | |||
| Capacidad de carga | 1500kg | |||
| Rollo principal que forma la máquina | ||||
| Número de formar pasos | 9 estaciones | |||
| Material del eje: diámetro externo de acero 45# | 50m m | |||
| Material del rodillo: | Cr12MoV | |||
| Transporte | por el engranaje | |||
| Formación de velocidad: | 15-20m/min | |||
| Motor | 7.5kw | |||
| Voltaje | 380v, 50Hz, fase 3 | |||

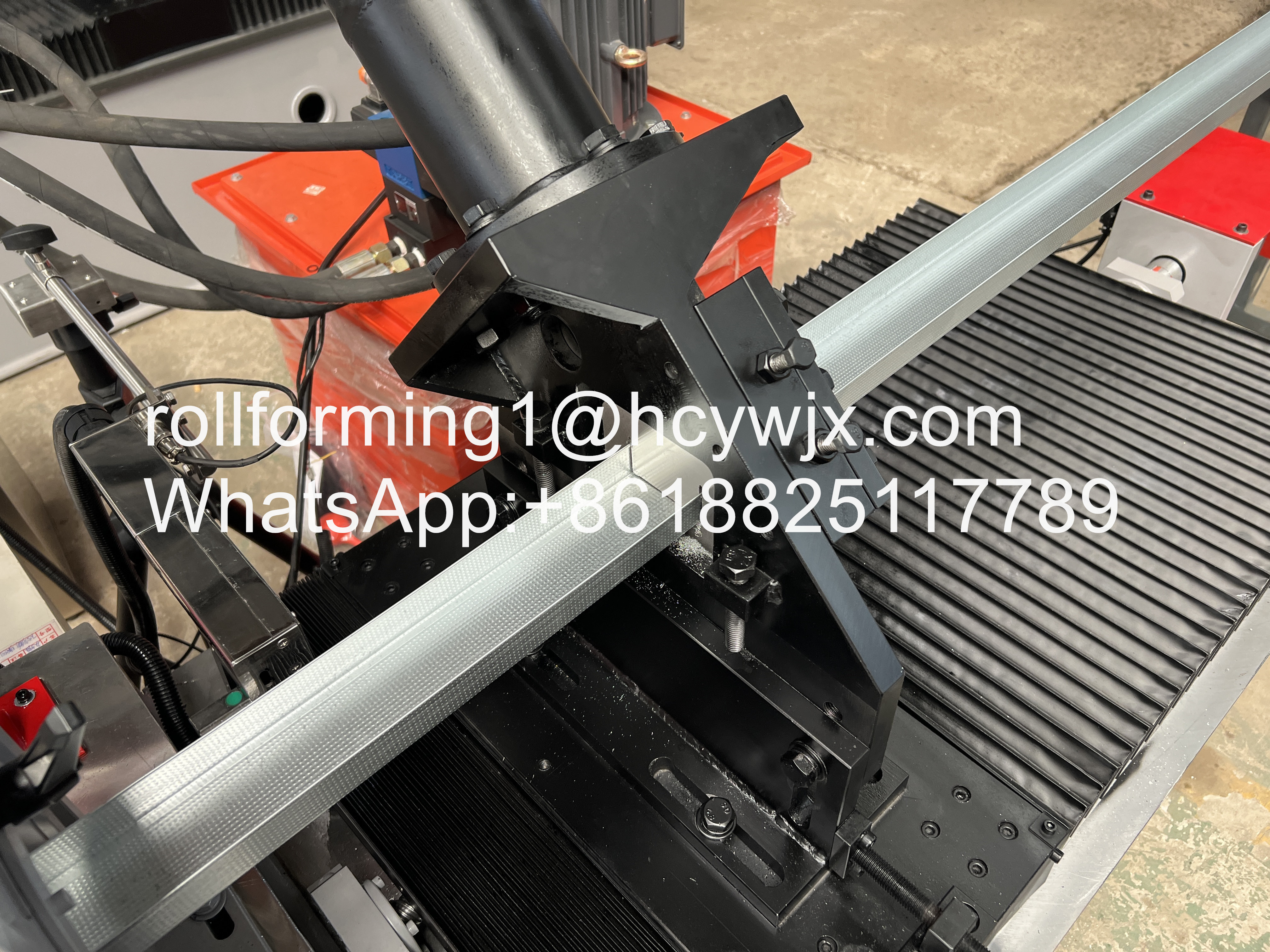

| Sistema de corte | ||||
| Uso | Así como palabras de perforación, el cortar será hecho junto. | |||
| Material de cuchillas | Gcr12 apagó | |||
| Fuente de alimentación | energía hydráulica | |||
| Capítulo | Estilo del pilar con el sistema del estante y del piñón | |||
| Interruptor del movimiento | interruptor fotoeléctrico sin contacto | |||
| Estación hidráulica | ||||
| Poder hidráulico del motor | 3kw | |||
| Aceite hidráulico | 46# | |||
| Componentes | El sistema incluye un sistema del tanque hidráulico, un sistema de la bomba de aceite hidráulico, y dos tubos hidráulicos. Y dos sistemas de válvulas del electromagnetismo. | |||
| Sistema de control eléctrico | ||||
| Característica |
1. PLC adoptado, transductor, panel táctil del delta Taiwán para asegurar velocidad con estabilidad, precisión y curso de la vida. 2. El otro elemento eléctrico es delta. 3. Equipado del interruptor movible, de la rotura del aire, del radiador, del transformador y del protector eléctrico de la salida para la conveniencia y la seguridad de la operación. |
|||
| Marca | Panasonic | |||
