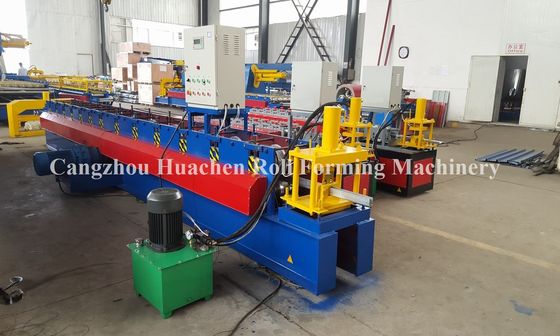

Rollo automático de la puerta del obturador del control informático del PLC que forma m/minuto del equipo 8 - 10

parámetros 2.Machine

1. Estante: Usando la soldadura al acero 300H
2. Formación de formas de alimentación Máquina-conducidas del marco: diapositiva-estilo lateral
3. Formación del tipo de la máquina: pared-tipo impulsión de cadena. Grueso de pared de 14 milímetros.
4. Diámetro del eje: 45 milímetros
5. Cadenas: 1 pulgada de una sola fila
6. Formación de poder del motor: 4KW
7. Formación de velocidad de la máquina: 8-10m/min
8. Formación de número del camino de la máquina: 12 estaciones
9. Material del rollo: 45 de alta calidad # Duan de acero que juega pedazos
10. Motor hidráulico de la estación: 4kw
11. Grueso del balanceo: 0.8-1 .0 MILÍMETRO
12. Los materiales amplían anchura: 100m m
13. El uso del ordenador del PLC, de Taiwán y de Taiwán alcanzó
14. La máquina pesa cerca de 2,5 toneladas, la longitud de 4 metros de ancho y 0,88 metros, 0,88 metros de alto.
. Los rodillos de formación son la llave del rollo que forma la máquina. Utilizamos el cad para diseñar y para fabricar los rodillos. Después de torno del CNC, los rodillos de formación serán endurecen por el tratamiento térmico del vacío y acabaron los perfiles otra vez. Estos procesos hacen los rodillos de formación más exactos, evitan la deformación durante el tratamiento térmico y aseguran la precisión de los rodillos y la capacidad de desgaste-resistencia.

3.Components de la línea de transformación

Decoiler manual------------------------------1 sistema (libre)

Rollo que forma la estación principal----------------1 sistema (cliente diseñado)

Bomba de aceite----------------------------------------1 sistema (cliente diseñado)

Caja de control-------------------------------------1 sistema (PLC de Panasonic o cliente diseñado)

Tabla de recepción simple--------------------2 sistemas (libres)

proceso 4.Working

demostración 5.Pictures
