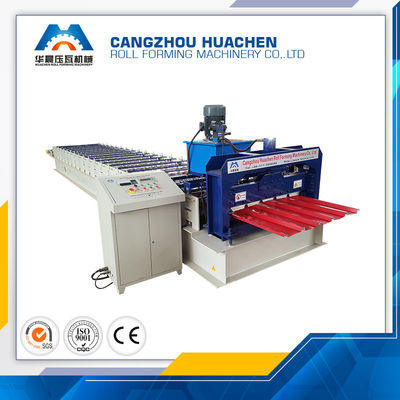

Datos del producto:
|
Material: | SOLDADO ENROLLADO EN EL EJÉRCITO DE PPGI | Capacidad: | 20m/min |
---|---|---|---|
Peso de la máquina: | 4.5T | Rodillos: | Acero 45# |
Tipo: | 0.15mm-0.4m m galvanizaron el rollo automático de acero del tejado que formaba el rollo de la hoja d | placa de corte: | Cr12 |
Alta luz: | Techo de teja rodillo que forma la máquina,Máquina formadora de rollos en frío |
1. decoiler del manual de 5 toneladas
2. sistema del corte del station→Post de Feeding→pre-cutting→forming
3. el manual hacia fuera presenta
4. estación hidráulica
5. escritorio de control
6. lista de piezas de repuesto
Flujo del perfil, de la disposición y de la producción:
Material del perfil: Acero de Q195, de Q235, del SOLDADO ENROLLADO EN EL EJÉRCITO o del color
Gama del grueso: 0.4-0.6m m
Anchura de la bobina: 1250m m
Altura: 25±1, anchura eficaz: 1100±6m m
Longitud del producto final: a partir de 500 milímetros (por lo menos) a 12' 000 milímetros
Disposición de la máquina (solamente para la referencia, exactamente estará envía al cliente en 20 días después de la orden confirmada)
Base de trabajo de la dirección en la petición del cliente:
Tabla manual del →out del corte del forming→pressing→post de Feeding→roll del decoiler→
1: decoiler del manual 5T
|
|
Dimensiones
|
1700mm*1000mm*800m m
|
Anchura de la alimentación
|
1250m m
|
Capacidad
|
5 toneladas
|
Diámetro inter
|
480mm-570m m
|
El modo de amplía el &fight
|
interno amplíe el &fight por el manual
|
Manera de alimentación
|
manual
|
Color
|
Azul (o base en la petición del cliente)
|
Cantidad
|
1
|
2: Formación de Feeding→roll
|
|
Centro ajustable de los rodillos de formación y de la suficiente longitud para prevenir el movimiento lateral de la tira en su entrada al flattener.
|
|
Tipo de alimentación
|
ajustable
|
Anchura de alimentación
|
1250m m
|
Rodillo de la entrada y de guía
|
el material es SAE1045, superficie de HRC48-52° con cromo
|
Cantidad
|
1
|
Formación de la sección
|
|
Material del perfil
|
Acero de Q195, de Q235, del SOLDADO ENROLLADO EN EL EJÉRCITO o del color
|
Gama del grueso
|
0.4-0.6m m
|
Poder del motor principal
|
5.5kw, motor de CA, motor dentro de la máquina principal (marca: Guomao de China)
|
Voltaje de la máquina, frecuencia, fase
|
380 V, 50 herzios, 3Phase
|
Estación del rollo
|
cerca de 11 estaciones (que acuerdan el diseño final)
|
Material del rodillo
|
ASTM1045 superficie plateada cromo con cromo, CNC,
|
Diámetro del eje
|
material de ¢70mm: SAE1045 con el amortiguamiento y el temple
|
Rollo de la máquina que forma velocidad
|
2-4m/min
|
Transmisión
|
por la cadena, una pulgada
|
El rollo anterior tiene nivelación de los pernos en la base para ajustar la nivelación
|
|
El bastidor base de la máquina adopta el acero de la soldadura del haz de H
|
|
En el rollo principal que forma la máquina tenga 2 botones para la parada de la urgencia si sucede cualquier malfuncionamiento.
|
|
La máquina adopta la pared del metal como estación
|
|
Para evitar accidentes, toda la pieza de la impulsión adopta protege la cubierta
|
|
Color de la máquina
|
Azul y amarillo (o base en la petición del cliente)
|
Cantidad
|
1
|
Presionar el sistema
|
|
El presionar después de formar
|
Presione la hoja después del rollo que forma a la longitud requerida
|
La impulsión hidráulica utiliza la misma unidad hidráulica con el corte
|
|
Material del molde
|
Cr12, dureza de 58-62 HRC
|
Presionando por hidráulico, 5.5KW
|
|
Presión de funcionamiento
|
12Mpa ajustable
|
Tolerancia de la longitud
|
+/- 1.5m m para cada producto final del pedazo
|
Cantidad
|
1
|
Sistema del corte del poste
|
|
El cortar después de formar
|
Corte la hoja después del rollo que forma a la longitud requerida
|
La impulsión hidráulica utiliza la misma unidad hidráulica con presionar el sistema
|
|
Material de la cuchilla
|
Cr12, dureza de 58-62 HRC
|
Poder del corte por hidráulico, 5.5KW
|
|
Presión de funcionamiento
|
12Mpa ajustable
|
Tolerancia de la longitud
|
+/- 1.5m m para cada producto final del pedazo
|
Cantidad
|
1
|
3: Tabla de la salida:
|
|
Capítulo
|
soldadura por el tubo
|
Tamaño
|
el cerca de 1.0m long*1.0mwide*0.9mhigh
|
Uno hacia fuera presenta con un poco de rodillo de ayuda
|
|
Rodillo del partidario
|
ASTM 1045 con cromo
|
Diámetro de rodillos
|
55m m
|
Color
|
Azul
|
Cantidad
|
2units
|
4: Estación hidráulica
|
|
Energía hydráulica
|
5.5kw
|
Presión de funcionamiento
|
12Mpa ajustable
|
Válvula electromagnética
|
2 grupos (1 para presionar y 1 para el corte del poste)
|
Aceite hidráulico
|
aceite hidráulico 46#
|
Color
|
Azul (o base en la petición del cliente)
|
Cantidad
|
1
|
5: Escritorio de control
|
|
Ajuste programable de la longitud y de la cantidad del perfil
|
|
La detención automática del equipo tras completar el programa del corte será proporcionada
|
|
Lengua del sistema operativo
|
Inglés y chino
|
Voltaje, frecuencia, fase
|
380 V, 50 herzios, 3Phase
|
Ordenador usado para controlar longitud y cantidad
|
La máquina cortará automáticamente a la longitud y la cantidad de la parada cuando sea necesario se alcanza
|
La inexactitud de la longitud se puede enmendar fácilmente.
|
|
Panel de control
|
Botón-tipo interruptor y pantalla táctil
|
Unidad de longitud
|
milímetro (encendido (con.) el panel de control)
|
Marca del PLC
|
Panasonic
|
Marca del convertidor de frecuencia
|
Yaskawa
|
Pantalla táctil
|
Taiwán Weinview
|
Color
|
gris
|
Cantidad
|
1
|
