Inicio /Productos/Doble capa de rodillo que forma la máquina/Máquina de formación de rodillos corrugados de doble capa de alta velocidad de 15 m/min con control PLC de Panasonic y amortiguación de acero 45#

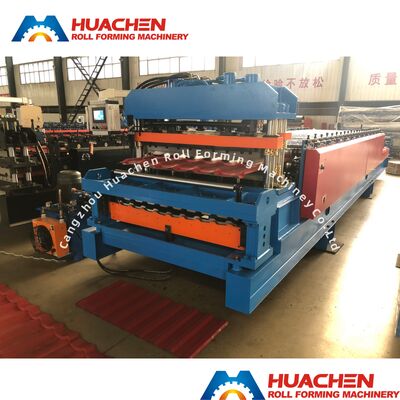

Máquina de formación de rodillos corrugados de doble capa de alta velocidad de 15 m/min con control PLC de Panasonic y amortiguación de acero 45#

1set
MOQ
Máquina de formación de rodillos corrugados de doble capa de alta velocidad de 15 m/min con control PLC de Panasonic y amortiguación de acero 45#
Caracteristicas Galería Descripción de producto Pida una cita
Caracteristicas
Especificaciones
Tipo de material: PPGI/GI
Espesor del material: 0,3-0,6 mm
Ancho del material: 1250 mm
Estaciones de rodillos: Superior: 12 Estaciones; Abajo: 15 estaciones
Material del rodillo y del eje: 45# Enfriamiento y enchapado de acero
Diámetro del eje: φ70mm
Material del cortador: CR12
Tipo de unidad: Transmisión por cadena
Velocidad: 15m/min
potencia total: 5,5+5,5 KW
Voltaje: 380V 50Hz 3phases (adaptable)
Resaltar:

chapa curvado con rodillos de máquinas

,

Corrugados máquina de embutición
Información básica
Lugar de origen: Porcelana
Nombre de la marca: HC
Certificación: CE
Número de modelo: HC20-18-1250
Pago y Envío Términos
Detalles de empaquetado: La máquina perfiladora principal y el desbobinador están empaquetados desnudos, el sistema de contro
Tiempo de entrega: 25-30 días
Condiciones de pago: LC, T/T
Capacidad de la fuente: 20 sistemas / mes
Descripción de producto
Máquina de formación de rollos corrugados de doble capa de alta velocidad Sistema de control PLC de Panasonic
Resumen del producto

Esta solución asequible combina dos modelos en una sola unidad.Reducción del tiempo de reemplazo de placas y aumento de la tasa de producción.

Especificaciones técnicas
Parámetro Especificación
Tipo de material IGP/IGP
El grosor 0.3-0.6 mm
Ancho Las demás:
Estaciones de rodillos En la parte superior: 10 estaciones; abajo: 15 estaciones
Material del rodillo y del eje 45# Apagado y recubrimiento de acero
Diámetro del eje F70 mm
Material del cortador El CR12
Tipo de unidad Accionamiento en cadena
Velocidad 15 m/min.
Potencia total 5.5+5.5KW
Válvula de tensión 380V 50Hz 3Fases (puede ser personalizado)
Detalles de los componentes
Componente Descripción y especificaciones
5T Descolador manual Máquina de formación de rodillos corrugados de doble capa de alta velocidad de 15 m/min con control PLC de Panasonic y amortiguación de acero 45# 0Apoya la bobina y permite el movimiento rotativo.
  • Capacidad de soporte: 5T
  • Diámetro interno: 470-530 mm (ajustable)
  • Equipado con un dispositivo de freno para evitar daños a la máquina
Mesa de alimentación y pre-cortador Máquina de formación de rodillos corrugados de doble capa de alta velocidad de 15 m/min con control PLC de Panasonic y amortiguación de acero 45# 1Guía la bobina en la posición correcta y la dirige a la sección de formación de rodillos. Incluye un dispositivo de corte manual para un conveniente pre-corte durante los cambios de material.
Eje y rodillo Máquina de formación de rodillos corrugados de doble capa de alta velocidad de 15 m/min con control PLC de Panasonic y amortiguación de acero 45# 2Los rodillos procesados son lisos, duros, resistentes a la oxidación y evitan los arañazos de las láminas.
Estación de bombeo hidráulica Máquina de formación de rodillos corrugados de doble capa de alta velocidad de 15 m/min con control PLC de Panasonic y amortiguación de acero 45# 3Dispone de un motor de corte para las operaciones de corte. Utiliza aceite hidráulico 46 #. Equipado con ventilador de enfriamiento para el enfriamiento de circulación interna.
El gabinete de control de pantalla táctil Máquina de formación de rodillos corrugados de doble capa de alta velocidad de 15 m/min con control PLC de Panasonic y amortiguación de acero 45# 4Cuenta con modos automáticos y manuales, permite ajustar la longitud y la cantidad de la unidad a través de la pantalla táctil.
  • VFD: Delta
  • El interruptor de circuito: Delixi
  • Contactor: Delixi
  • Relay: Xinling
  • PLC: Delta
  • Transformador: Delixi
Sección de prensado y cortador Máquina de formación de rodillos corrugados de doble capa de alta velocidad de 15 m/min con control PLC de Panasonic y amortiguación de acero 45# 5Material de la hoja: CR12. Cuenta con una alta resistencia, excelente dureza y resistencia al desgaste superior.
Cuadro de salida Recolecta los productos formados, el soporte está equipado con rodillos para facilitar el envío del producto sin arañazos.
Inventario de piezas de repuesto
Parte Cantidad
Las cadenas 2 conjuntos
Válvula de solenoide 1 conjunto
Interruptor de viaje 2 conjuntos
Las llaves abiertas 2 conjuntos
llave hexagonal 2 conjuntos
Contador 1 conjunto
Llave inglesa 2 conjuntos
Sellos de aceite 1 conjunto

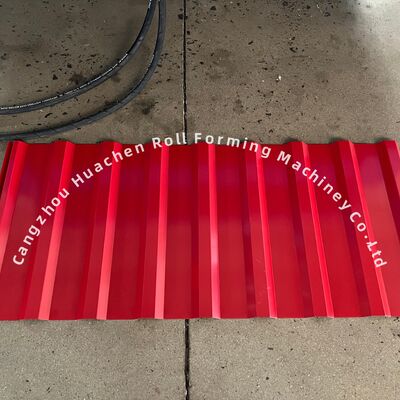

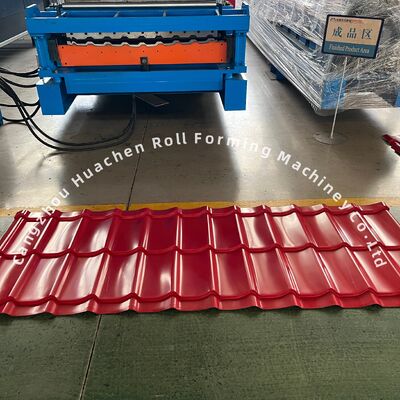

Imágenes del producto
Máquina de formación de rodillos corrugados de doble capa de alta velocidad de 15 m/min con control PLC de Panasonic y amortiguación de acero 45# 6 Máquina de formación de rodillos corrugados de doble capa de alta velocidad de 15 m/min con control PLC de Panasonic y amortiguación de acero 45# 7 Máquina de formación de rodillos corrugados de doble capa de alta velocidad de 15 m/min con control PLC de Panasonic y amortiguación de acero 45# 8
¿Por qué elegir nuestra máquina de moldear rollos?
  • Diseño y fabricación a medida de todas las máquinas de formación de rollos según las especificaciones del cliente
  • Más de 13 años de experiencia en la industria en la producción de equipos duraderos y de alto rendimiento
  • Equilibrio óptimo entre calidad y precio con medición precisa y fácil operación
  • Servicios integrales que incluyen orientación técnica, producción, instalación, depuración y mantenimiento
  • Presencia en el mundo de la exportación con una buena reputación de calidad y precios competitivos
etiqueta:

chapa curvado con rodillos de máquinas

rollo de metal formando equipo

Corrugados máquina de embutición
