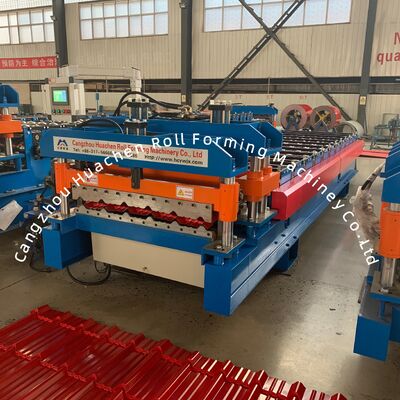

5.5kw Máquina de formación de rodillos de azulejos vidriados de alta velocidad con 12 estaciones para la fabricación de azulejos de techo

1set
MOQ
5.5kw Máquina de formación de rodillos de azulejos vidriados de alta velocidad con 12 estaciones para la fabricación de azulejos de techo
Caracteristicas Galería Descripción de producto Pida una cita
Caracteristicas
Especificaciones
Material Type: PPGI/GI
Material Thickness: 0.3-0.6mm
Material Width: 1220mm
Roller Stations: 12Stations
Roller & Shaft Material: 45# Steel Quenching and Plating
Diameter of Shaft: Φ70mm
Cutter Material: CR12
Drive Type: Chain Drive
Speed: 4m/min
Total Power: 5.5+5.5KW
Voltage: 380V 50Hz 3Phases(can be customized)
Resaltar:

Formadora de rollos de equipos

,

Máquina formadora de rollos en frío
Información básica
Lugar de origen: Porcelana
Nombre de la marca: HC
Certificación: CE
Número de modelo: HC28-200-1000: el valor de las emisiones de CO2
Pago y Envío Términos
Detalles de empaquetado: La máquina perfiladora principal y el desbobinador están empaquetados desnudos, el sistema de contro
Tiempo de entrega: 25-30 días
Condiciones de pago: LC, T/T
Capacidad de la fuente: 20 sistemas / mes
Descripción de producto
5Máquina para formar azulejos de vidrio de 0,5 kW - Máquina de fabricación de azulejos de techo de alta velocidad

5Máquina de moldeado de azulejos de vidrio con servomotor de 0,5 kW, de alta velocidad de 4 m/min

Principales parámetros técnicos
Parámetro Especificación
Tipo de material IGP/IGP
El grosor 0.3-0.6 mm
Ancho 1220 mm
Estaciones de rodillos 12 Estaciones
Material del rodillo y del eje 45# Apagado y recubrimiento de acero
Diámetro del eje F70 mm
Material del cortador El CR12
Tipo de unidad Accionamiento en cadena
Velocidad 4 m/min.
Potencia total 5.5+5.5KW
Válvula de tensión 380V 50Hz 3Fases (puede ser personalizado)
Componente y parámetros técnicos
Componente Descripción
5T Descolador manual 5.5kw Máquina de formación de rodillos de azulejos vidriados de alta velocidad con 12 estaciones para la fabricación de azulejos de techo 0

Apoya la bobina y permite el movimiento rotativo. Capacidad de carga: 5T. Diámetro interno: 470-530mm (ajustable). Equipado con dispositivo de freno para evitar daños a la máquina por impacto durante el funcionamiento.
Mesa de alimentación y pre-cortador 5.5kw Máquina de formación de rodillos de azulejos vidriados de alta velocidad con 12 estaciones para la fabricación de azulejos de techo 1

Guías enrolladas en la posición correcta para la formación de rollos. Incluye un dispositivo de corte manual para pre-cortar al cambiar el color o el grosor.
Eje y rodillo 5.5kw Máquina de formación de rodillos de azulejos vidriados de alta velocidad con 12 estaciones para la fabricación de azulejos de techo 2

Los rodillos procesados son lisos, duros, resistentes a la oxidación y no rayarán las láminas durante el funcionamiento.
Estación de bombeo hidráulica 5.5kw Máquina de formación de rodillos de azulejos vidriados de alta velocidad con 12 estaciones para la fabricación de azulejos de techo 3

Conducción del cortador para las operaciones de corte. Utiliza aceite hidráulico 46 #. Equipado con ventilador de enfriamiento para enfriamiento de circulación interna para evitar problemas de alta temperatura del aceite. Válvula de solenoide marca: Huade.
El gabinete de control de pantalla táctil 5.5kw Máquina de formación de rodillos de azulejos vidriados de alta velocidad con 12 estaciones para la fabricación de azulejos de techo 4

Cuenta con modos automáticos y manuales. Permite ajustar la longitud de la unidad y la cantidad en la pantalla táctil. Sistema simple y fácil de operar. Componentes eléctricos: VFD (Delta), interruptor de circuito (Delixi),Contactor (Delixi), Relay (Xinling), PLC (Delta), Transformador (Delixi).
Sección de prensado y cortador 5.5kw Máquina de formación de rodillos de azulejos vidriados de alta velocidad con 12 estaciones para la fabricación de azulejos de techo 5

La hoja y el material del molde de prensado: CR12.
Cuadro de salida 5.5kw Máquina de formación de rodillos de azulejos vidriados de alta velocidad con 12 estaciones para la fabricación de azulejos de techo 6

Recolecta productos formados, equipados con rodillos para facilitar el envío del producto sin arañazos.
Partes de repuesto incluidas
Parte Cantidad
Las cadenas 2 conjuntos
Válvula de solenoide 1 conjunto
Interruptor de viaje 2 conjuntos
Las llaves abiertas 2 conjuntos
llave hexagonal 2 conjuntos
Contador 1 conjunto
Llave inglesa 2 conjuntos
Sellos de aceite 1 conjunto
Directrices para la instalación

Es importante:El molde utilizado en el equipo de prensa de baldosas requiere un molde superior y seis moldes inferiores del mismo tamaño.

Procedimiento de instalación del molde:

  • Instale los moldes superiores e inferiores primero - los montantes de moldes inferiores directamente en la mesa de trabajo de la rueda hexagonal
  • El molde superior se instala en la superficie inferior de la diapositiva con placa de espesor adecuado
  • Asegurar la brecha uniforme alrededor de los cuatro lados cuando los moldes superiores e inferiores están cerrados
  • La distancia entre el molde superior e inferior debe ser igual al espesor en blanco requerido
  • Utilice el modelo anterior como referencia para la indexación de los bancos de trabajo
  • Instalar los cinco moldes inferiores restantes
  • Comience la operación de prensado después de instalar todos los moldes

Lista de verificación previa a la operación:

  • Compruebe todas las conexiones para la firmeza
  • Verifique que los tornillos y las tuercas de la instalación estén apretados
  • Llenar el chasis izquierdo y derecho con aceite lubricante
  • Realizar una prueba y observar la vibración, el ruido y el rendimiento de las ventanas de aceite
  • Asegúrese de que todas las partes móviles se coordinen correctamente
  • Instalar el molde sólo después de una prueba exitosa

Advertencia de seguridad:Cuando instale el molde, siempre corte la energía y mueva manualmente el cinturón del motor o el engranaje grande para colocar la mesa de trabajo.Elevar el carrito al punto más alto y utilizar un objeto de apoyo entre la mesa y la superficie inferior del tobogán para evitar accidentes por caída natural del asiento antideslizante.

5.5kw Máquina de formación de rodillos de azulejos vidriados de alta velocidad con 12 estaciones para la fabricación de azulejos de techo 7 5.5kw Máquina de formación de rodillos de azulejos vidriados de alta velocidad con 12 estaciones para la fabricación de azulejos de techo 8
