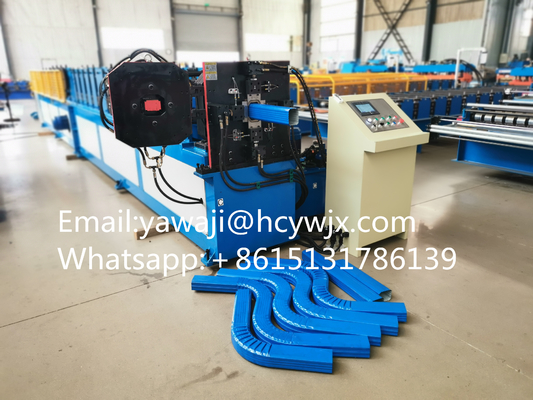

Producciónuct Descripción
La lámina de metal se coloca sobre el dispositivo de alimentación y se transporta al sistema de formación a través del dispositivo de alimentación.las operaciones de curva y otras operaciones de deformación en la hoja en un orden y forma específicosCuando el tubo alcanza la longitud establecida, el dispositivo de corte lo corta, completando el proceso de formación de un tubo.
Flujo de trabajo
Desenrollamiento → Alimentación del material → Formación del rollo → Corte → Recolección
Principales parámetros técnicos
| El material |
El tipo |
IGN/IGP |
| El grosor |
0.45 mm-0.60 mm |
| Ancho |
333En el caso de los |
| Estación de rodillos |
20Estaciones |
| Material del rodillo y del eje |
45# Acero con tratamiento de cromo |
| Diámetro del eje |
Φ70En el caso de los |
| Material del cortador |
El CR12 |
| Método de corte |
Cortado hidráulico |
| Tipo de unidad |
Dispositivo de cadena |
| Velocidad máxima de formación |
Entre 10 y 15el número de unidades |
| Sistema de control |
Control del PLC |
| Potencia total |
11 más 7.5KW |
| Válvula de tensión |
380V50 Hz 3Plas hases |
| Método de costura |
T.Se debe doblar hacia adentro.. |
| Tres en una máquina |
formación de rollos; codo; y función de contracción de extremos, las tres funciones están en una máquina. |
Esta parte se utiliza para apoyar la bobina.
Y hacer la bobina de una manera rotativa.
Capacidad de soporte: 3T
Diámetro interno: 470-530 mm
(ajustable según la demanda)

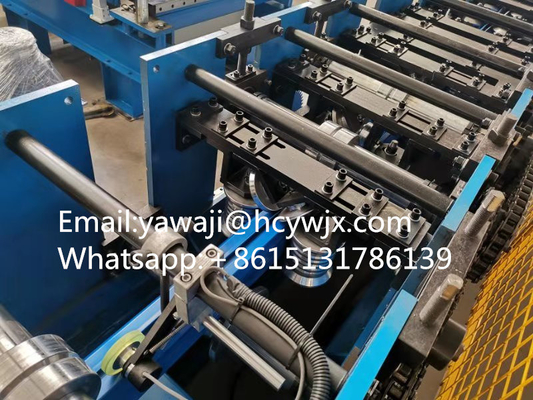

El material es acero 45# con tratamiento de cromo.
Los rodillos procesados son lisos, duros y no se oxidan.
No dejará rasguños en la hoja cuando trabaje.
Se utiliza 46# aceite hidráulico.
El objetivo de esta estación de bombeo es controlar el cortador para iniciar el trabajo de corte.
Control de las emisionesEl gabinete
El gabinete de control tiene dos modos, automático y manual.
La longitud unitaria de la hoja de referencia puede fijarse en el gabinete de control.
El sistema es simple y fácil de operar.
Cortador
El material de la hoja es CR12.
Con alta resistencia, mejor endurecibilidad y buena resistencia al desgaste.
Campos de aplicación
Industria de la construcción: ampliamente utilizado en los sistemas de drenaje de techos de varios edificios, como edificios residenciales, comerciales, plantas industriales, etc.,proporcionar soluciones de drenaje eficaces para edificios, garantizando que el agua de lluvia pueda ser descargada de manera oportuna y sin problemas.
Ingeniería municipal: utilizada en la construcción de instalaciones de drenaje como carreteras urbanas, puentes, túneles, etc.,los tubos de bajada producidos pueden soportar un gran impacto del flujo de agua y tienen un buen rendimiento de drenaje y durabilidad.
Campo agrícola: en invernaderos agrícolas, granjas y otros lugares, las tuberías producidas por la máquina de formación de tuberías pueden utilizarse para sistemas de drenaje e irrigación,protección del crecimiento de los cultivos y control del entorno de cría.
