Datos del producto:
|
| Grosor del panel: | 0,3-0,6 mm | Datos de potencia del motor: | 4+4KW |
|---|---|---|---|
| Marco de la máquina: | Haz de 350 H. | Tipo de método de corte: | corte hidraulico |
| Tipo de máquina: | Máquina formadora de rollos | Material del rodillo: | 45# acero |
| Tipo de desenrollador: | Hidráulico/manDecoileual r | Capacidad de producción: | 15-20m/minuto |
Parámetros Técnicos Principales
|
Estaciones de Rodillos |
18Estaciones |
|
Material del Rodillo y Eje |
Acero 45# Templado y Cromado |
|
Diámetro del Eje |
Φ70mm |
|
Tipo de Material del Cortador |
CR12 |
|
Forma de Transmisión |
Transmisión por Cadena |
|
Datos de Velocidad |
15-20m/min |
|
Potencia Total |
4+4KW |
|
Voltaje |
380V 50Hz 3 Fases |

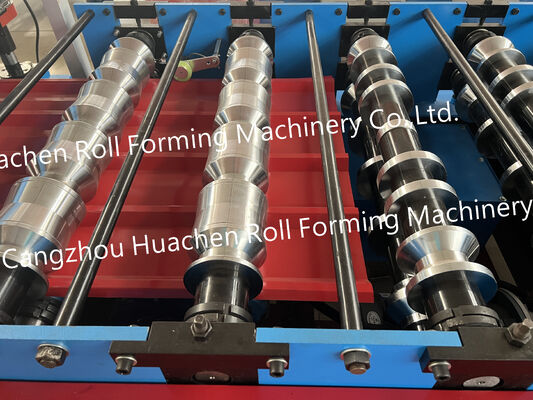

Estaciones de Conformado – 18 Unidades
La sección de conformado consta de 18 estaciones de rodillos. El material metálico se mueve a través de estas estaciones en secuencia, desarrollando gradualmente el perfil de techo requerido.
Rodillos y Ejes – Acero 45#
Los rodillos y ejes están hechos de acero 45# y reciben tratamiento de templado y cromado. El diámetro de eje especificado es Φ70mm.

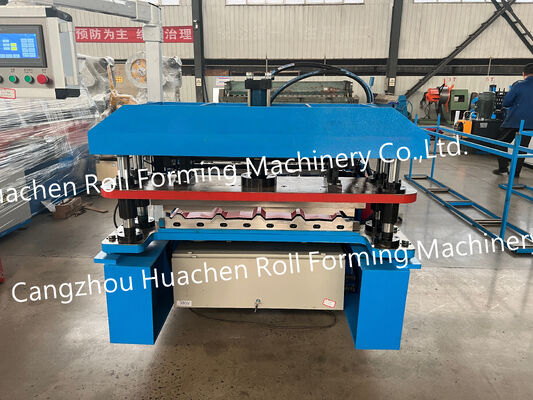

Unidad de Corte – CR12
El componente de corte utiliza material CR12 para separar las láminas de techo formadas según la configuración de longitud de producción.
Transmisión – Transmisión por Cadena
La máquina adopta la transmisión por cadena como su sistema de transferencia de potencia mecánica.
Sistema Eléctrico – 4+4KW
La configuración de potencia total es de 4+4KW. El suministro eléctrico especificado es de 380V, 50Hz, 3 fases.
La máquina sigue una secuencia de conformado continua:
La bobina de metal se introduce en la sección de alimentación.
El material viaja a través de las 18 estaciones de rodillos.
Cada etapa del rodillo contribuye al proceso de conformado progresivo.
La unidad de corte separa la lámina conformada a la longitud requerida.
Las láminas terminadas se recogen para su posterior manipulación.
El perfil final del techo está determinado por el diseño del rodillo seleccionado para la máquina.
La máquina se puede utilizar en la producción de techos metálicos para diversos proyectos de construcción, dependiendo del perfil configurado:
Techos de fábricas y talleres
Edificios industriales
Construcción de propiedades comerciales
Sistemas de techos para almacenes
Edificios agrícolas
Para una selección precisa de la máquina, los compradores deben proporcionar el dibujo del perfil de techo requerido, el grosor del material y las dimensiones de la lámina terminada.
¿Es esta una máquina de 18 estaciones?
Sí. Está equipada con 18 estaciones de rodillos.
¿Cuál es el diámetro del eje?
El diámetro del eje es Φ70mm.
¿Cuál es el tratamiento especificado para rodillos y ejes?
El material es acero 45# con templado y cromado.
¿La máquina utiliza transmisión por cadena?
Sí, la transmisión por cadena es el tipo de transmisión especificado.
¿Cuál es la velocidad de producción?
La velocidad especificada es de 15-20m/min.
¿Cuál es la configuración eléctrica?
La potencia total es de 4+4KW, con un voltaje de 380V, 50Hz, 3 fases.

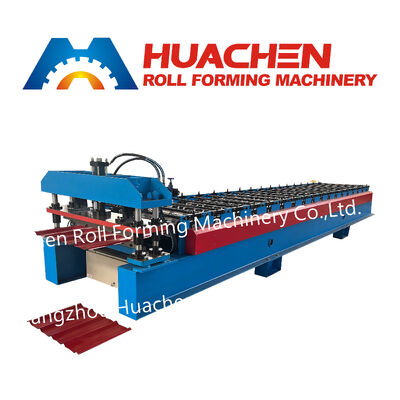

Máquina Formadora de Láminas de Techo con 18 Estaciones de Rodillos
Máquina formadora de láminas de techo de 18 estaciones con rodillos y ejes de acero 45#, diámetro de eje de Φ70mm, cortador CR12, transmisión por cadena y velocidad de producción de 15-20m/min.
