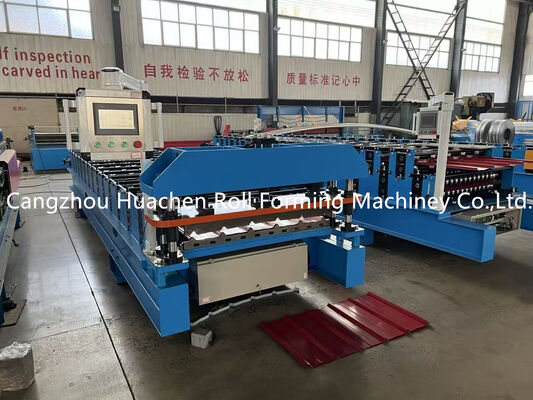

Máquina formadora de rollos de láminas para techos con control de pantalla táctil, 14 estaciones y 5.5KW de potencia

Este componente soporta la bobina y permite el movimiento rotatorio. Capacidad de carga: 5T. Diámetro interno: 470-530mm (ajustable). Equipado con dispositivo de freno para evitar daños por impacto durante la operación.

Guía la bobina a la posición correcta para la formación de rollos. Incluye dispositivo de corte manual para precorte al cambiar de color o grosor.

Material: Acero 45# Templado y Plateado. Los rodillos procesados son lisos, duros, resistentes a la oxidación y no rayarán la lámina durante la operación.

Acciona la cuchilla para las operaciones de corte. Utiliza aceite hidráulico 46#. Equipado con ventilador de refrigeración para la circulación interna de refrigeración para evitar problemas de alta temperatura del aceite. Marca de la válvula solenoide: Huade.

Cuenta con modos de operación automáticos y manuales. Permite la configuración de la longitud y cantidad de la lámina objetivo a través de la interfaz de la pantalla táctil. Componentes eléctricos: VFD (Delta), Interruptor automático (Delixi), Contactor (Delixi), Relé (Xinling), PLC (Delta), Transformador (Delixi).

Material de la cuchilla: CR12 con alta resistencia, excelente templabilidad y resistencia superior al desgaste.

Recoge los productos formados. Equipado con rodillos para facilitar el avance del producto sin rayarlo.

Desenrollador Manual → Precorte → Formación de Rollos → Corte → Mesa de Salida

• Ancho de alimentación: 1250mm
• Capacidad: 5 Toneladas
• Diámetro interno: 500-590mm
• Diámetro externo máximo: 1500mm
• Modo de expansión y lucha: expansión interna y lucha manual
• Forma de alimentación: manual

• Instalado después de la alimentación para cambios de bobina
• Tipo de corte: manual
• Función: para el reemplazo de la bobina
• Cantidad: 1 unidad

• Material del rodillo: superficie cromada ASTM1045
• Diámetro del eje: Φ70mm material: SAE1045 con templado y revenido
• Marco principal: soldadura de viga 350H
• Estructura de la máquina: pilar guía

Característica de seguridad para prevenir accidentes durante la operación.

• Corta la lámina después de la formación de rollos a la longitud requerida
• Utiliza dos cilindros hidráulicos para la operación
• Material de la cuchilla: Cr12, dureza 58-62 HRC
• Potencia de corte: 4KW hidráulico
• Presión de trabajo: 12Mpa ajustable
• Medición de longitud: medición automática de longitud del codificador
• Tolerancia de longitud: +/- 1.5mm para cada pieza

• Configuración programable de la longitud y cantidad del perfil
• Idioma del sistema operativo: Inglés y Chino
• Corta automáticamente a la longitud y se detiene cuando se alcanza la cantidad requerida
• PLC: Panasonic o personalización disponible
