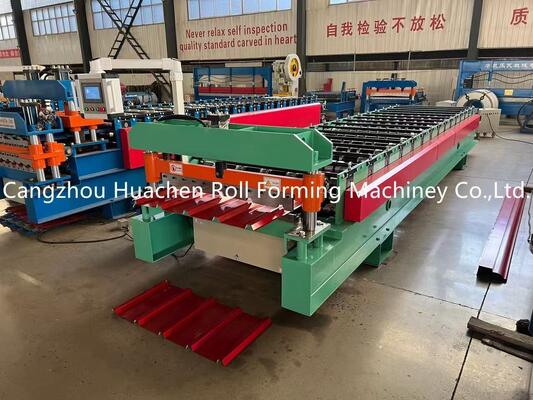

Máquina de moldeado galvanizado de láminas de techo con velocidad de 15 m/min, rodillos de calentamiento y revestimiento de acero de 45 # y potencia de 3 fases de 380V 50Hz

1set
MOQ
Máquina de moldeado galvanizado de láminas de techo con velocidad de 15 m/min, rodillos de calentamiento y revestimiento de acero de 45 # y potencia de 3 fases de 380V 50Hz
Caracteristicas Galería Descripción de producto Pida una cita
Caracteristicas
Especificaciones
Tipo de material: PPGI/GI
Espesor del material: 0,3-0,6 mm
ancho de material: 1220MM
Estaciones de rodillos: 15 estaciones
Material del rodillo y del eje: 45# Apagado y recubrimiento de acero
Diámetro de eje: 70mm
Material de corte: CR12
Tipo de unidad: transmisión por cadena
Velocidad: 15m/min
potencia total: 5.5+5.5KW
Voltaje: 380v 50Hz 3 fases (puede ser personalizado)
Resaltar:

Techo de teja rodillo que forma la máquina

,

Techo del rodillo del panel que forma la máquina
Información básica
Lugar de origen: Porcelana
Nombre de la marca: HC
Certificación: CE
Número de modelo: HC30-250-1000: el valor de las emisiones de CO2
Pago y Envío Términos
Detalles de empaquetado: La máquina perfiladora principal y el desbobinador están empaquetados desnudos, el sistema de contro
Tiempo de entrega: 25-30 días
Condiciones de pago: LC, T/T
Capacidad de la fuente: 20 sistemas / mes
Descripción de producto
Máquina de moldeado de láminas de techo galvanizadas

Equipo de formación de rollos duradero para la producción de láminas de techo galvanizadas de alta calidad.

Aplicaciones

Los paneles de techo fabricados por este equipo presentan una alta resistencia, durabilidad y una apariencia suave y hermosa con venas de laca uniformes.Ampliamente utilizado en edificios con estructura de acero, incluidos almacenes a gran escala, estadios, centros comerciales, mercados comerciales, pueblos de vacaciones, sanatorios, hoteles, villas, residencias y varios tipos de invernaderos.Los equipos pueden ser diseñados y fabricados a medida para satisfacer los requisitos específicos del cliente.

Flujo del proceso de producción

Desenrollamiento → Alimentación de la chapa de acero → Guía → Formación de rollos → Cortado a longitud → Apilación de productos → Mover los productos en longitud

Especificaciones técnicas
Parámetro Especificación
Tipo de material IGP/IGP
El grosor 0.3-0.6 mm
Ancho 1220 mm
Estaciones de rodillos 15 Estaciones
Material del rodillo y del eje 45# Apagado y recubrimiento de acero
Diámetro del eje F70 mm
Material del cortador El CR12
Tipo de unidad Accionamiento en cadena
Velocidad Entre 15 y 20 m/min
Potencia total 5.5+5.5KW
Válvula de tensión 380V, 50HZ, 3 fases (customizable)
Componentes y parámetros técnicos
Máquina de moldeado galvanizado de láminas de techo con velocidad de 15 m/min, rodillos de calentamiento y revestimiento de acero de 45 # y potencia de 3 fases de 380V 50Hz 0
5T Descolador manual

Este componente sostiene la bobina y permite el movimiento rotativo. Capacidad de carga: 5T. Diámetro interno: 470-530mm (ajustable según la demanda).Equipado con un dispositivo de freno para evitar daños a la máquina por impacto durante el funcionamiento.

Máquina de moldeado galvanizado de láminas de techo con velocidad de 15 m/min, rodillos de calentamiento y revestimiento de acero de 45 # y potencia de 3 fases de 380V 50Hz 1
Mesa de alimentación y pre-cortador

Guía la bobina en la posición correcta para la formación de rollos. Incluye un dispositivo de corte de tirón manual para un conveniente pre-corte al cambiar de color o grosor.

Máquina de moldeado galvanizado de láminas de techo con velocidad de 15 m/min, rodillos de calentamiento y revestimiento de acero de 45 # y potencia de 3 fases de 380V 50Hz 2
Eje y rodillo

Los rodillos procesados son lisos, duros, resistentes a la oxidación y no rayarán la hoja durante el funcionamiento.

Máquina de moldeado galvanizado de láminas de techo con velocidad de 15 m/min, rodillos de calentamiento y revestimiento de acero de 45 # y potencia de 3 fases de 380V 50Hz 3
Estación de bombeo hidráulica

Conducir el cortador para las operaciones de corte. El tanque hidráulico utiliza aceite hidráulico 46 #. Equipado con ventilador de enfriamiento para enfriamiento de circulación interna para evitar problemas de alta temperatura del aceite durante el funcionamiento.Marca de las válvulas electrónicas- ¿Qué es eso?

Máquina de moldeado galvanizado de láminas de techo con velocidad de 15 m/min, rodillos de calentamiento y revestimiento de acero de 45 # y potencia de 3 fases de 380V 50Hz 4
El gabinete de control de pantalla táctil

Dispone de modos de operación automáticos y manuales. Permite ajustar la longitud y la cantidad de la unidad en pantalla táctil. Sistema simple y fácil de operar. Componentes eléctricos: VFD (Delta),Disjuntor de circuito (Delixi), Contactor (Delixi), Relé (Xinling), PLC (Delta), Transformador (Delixi) y otros componentes de la misma.

Máquina de moldeado galvanizado de láminas de techo con velocidad de 15 m/min, rodillos de calentamiento y revestimiento de acero de 45 # y potencia de 3 fases de 380V 50Hz 5
Sección de prensado y cortador

Material de la hoja: CR12. Cuenta con una alta resistencia, excelente dureza y resistencia al desgaste superior.

Cuadro de salida

Recolecta los productos formados, el soporte está equipado con rodillos para facilitar el envío del producto sin arañazos.

Las piezas de repuesto
Componente Cantidad
Las cadenas 2 conjuntos
Válvula de solenoide 1 conjunto
Interruptor de viaje 2 conjuntos
Las llaves abiertas 2 conjuntos
llave hexagonal 2 conjuntos
Contador 1 conjunto
Llave inglesa 2 conjuntos
Sellos de aceite 1 conjunto
Principales características técnicas
  • Las demás placas de pared de apoyo de postes de guía independientes con cadena de transmisión interna; rodillos tratados con pulido de espejo
  • Equipo de precorte de hojas para reducir al mínimo los residuos de materia prima
  • Sistema de control del procedimiento y de medición de la longitud del codificador
  • Estacador automático de control de procedimientos para apilar, contar y quitar productos automáticamente
Imágenes del producto
Máquina de moldeado galvanizado de láminas de techo con velocidad de 15 m/min, rodillos de calentamiento y revestimiento de acero de 45 # y potencia de 3 fases de 380V 50Hz 6 Máquina de moldeado galvanizado de láminas de techo con velocidad de 15 m/min, rodillos de calentamiento y revestimiento de acero de 45 # y potencia de 3 fases de 380V 50Hz 7 Máquina de moldeado galvanizado de láminas de techo con velocidad de 15 m/min, rodillos de calentamiento y revestimiento de acero de 45 # y potencia de 3 fases de 380V 50Hz 8
