Equipo de conformado de chapa galvanizada de alta velocidad 15-20 m/min con máquina formadora de rollos de chapa para techos con corte hidráulico

1set
MOQ
Equipo de conformado de chapa galvanizada de alta velocidad 15-20 m/min con máquina formadora de rollos de chapa para techos con corte hidráulico
Caracteristicas Galería Descripción de producto Pida una cita
Caracteristicas
Especificaciones
Tipo de material: PPGI/GI
Espesor del material: 0,3-0,6 mm
Ancho del material: 1220 mm
Estaciones de rodillos: 12 estaciones
Material del rodillo y del eje: 45# Enfriamiento y enchapado de acero
Diámetro del eje: Φ70mm
Material del cortador: CR12
Tipo de unidad: Transmisión por cadena
Velocidad: 15-20m/minuto
potencia total: 5,5+5,5 KW
Voltaje: 380 V, 50 Hz, trifásico (se puede personalizar)
Resaltar:

Techo de teja rodillo que forma la máquina

,

Techo del rodillo del panel que forma la máquina
Información básica
Lugar de origen: Porcelana
Nombre de la marca: HC
Certificación: CE
Número de modelo: HC28-240-1002
Pago y Envío Términos
Detalles de empaquetado: La máquina perfiladora principal y el desbobinador están empaquetados desnudos, el sistema de contro
Tiempo de entrega: 25-30 días
Condiciones de pago: LC, T/T
Capacidad de la fuente: 20 sistemas / mes
Descripción de producto

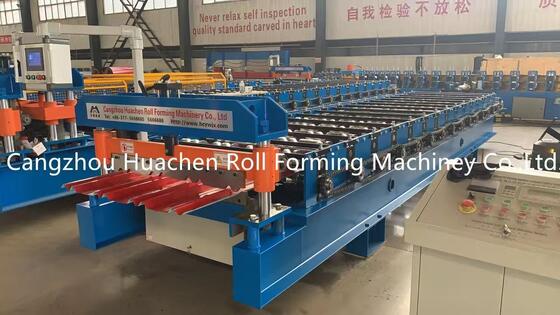

Equipo de conformado de chapa galvanizada de alta velocidad con corte hidráulico
Descripción general del producto

Esta máquina formadora de rollos de láminas para techos de alto rendimiento está diseñada para el conformado de precisión de paneles de techo de hierro galvanizado. El sistema cuenta con control PLC totalmente automatizado y corte hidráulico para una eficiencia de producción superior.

Características principales
  • Produce paneles de techo de hierro galvanizado lisos y sin arañazos con excelente calidad de superficie
  • Sistema de control totalmente automatizado con controlador lógico programable (PLC)
  • Ajustes de longitud de lámina y cantidad de producción ajustables
  • Operación simple a través de la entrada del panel de control para los parámetros de longitud y cantidad
  • Flujo de trabajo de procesamiento completo: Desenrollador → Conformado de rollos → Corte a medida
  • Garantía integral de 1 año con soporte técnico de por vida
  • Diseño de máquina personalizado disponible según las especificaciones del cliente y los dibujos de perfil
Especificaciones técnicas
Parámetro Especificación
Tipo de material PPGI/GI
Grosor del material 0.3-0.6mm
Ancho del material 1220mm
Estaciones de rodillos 12 Estaciones
Material del rodillo y del eje Acero 45# templado y chapado
Diámetro del eje Φ70mm
Material del cortador CR12
Tipo de accionamiento Accionamiento por cadena
Velocidad de producción 15-20m/min
Potencia total 5.5+5.5KW
Voltaje 380V 50Hz 3Fases (personalizable)
Especificaciones de los componentes
Desenrollador manual de 5T Equipo de conformado de chapa galvanizada de alta velocidad 15-20 m/min con máquina formadora de rollos de chapa para techos con corte hidráulico 0 Admite material de bobina en funcionamiento rotatorio. Capacidad de carga: 5T. Diámetro interior: 470-530 mm (ajustable). Incluye dispositivo de freno para evitar daños por impacto durante el funcionamiento.
Mesa de alimentación y precortador Equipo de conformado de chapa galvanizada de alta velocidad 15-20 m/min con máquina formadora de rollos de chapa para techos con corte hidráulico 1 Guía la bobina a la posición correcta para el conformado de rollos. Incluye un dispositivo de corte manual para facilitar el precorte al cambiar el color o el grosor del material.
Conjunto de eje y rodillo Equipo de conformado de chapa galvanizada de alta velocidad 15-20 m/min con máquina formadora de rollos de chapa para techos con corte hidráulico 2 Construido con acero 45# con tratamiento de templado y chapado. Proporciona rodillos lisos, duros y resistentes a la oxidación que evitan rayones en la superficie durante el funcionamiento.
Estación de bomba hidráulica Equipo de conformado de chapa galvanizada de alta velocidad 15-20 m/min con máquina formadora de rollos de chapa para techos con corte hidráulico 3 Alimenta el mecanismo de corte. Utiliza aceite hidráulico 46#. Equipado con ventilador de refrigeración para la refrigeración por circulación interna para mantener una temperatura óptima del aceite. Marca de la válvula solenoide: Huade.
Armario de control con pantalla táctil Equipo de conformado de chapa galvanizada de alta velocidad 15-20 m/min con máquina formadora de rollos de chapa para techos con corte hidráulico 4 Cuenta con modos de funcionamiento automático y manual. Permite la configuración de la longitud y cantidad de láminas objetivo a través de la interfaz de pantalla táctil. Componentes eléctricos: VFD (Delta), disyuntor (Delixi), contactor (Delixi), relé (Xinling), PLC (Delta), transformador (Delixi).
Sección de prensado y cortador Equipo de conformado de chapa galvanizada de alta velocidad 15-20 m/min con máquina formadora de rollos de chapa para techos con corte hidráulico 5 Material de la cuchilla: acero CR12 con alta resistencia, excelente templabilidad y resistencia superior al desgaste.
Mesa de salida Recoge los productos terminados. Equipado con rodillos para facilitar el avance del producto sin dañar la superficie.
Piezas de repuesto incluidas

Cadenas: 2 juegos

Válvula solenoide: 1 juego

Interruptor de viaje: 2 juegos

Llaves inglesas de boca abierta: 2 juegos

Llaves hexagonales: 2 juegos

Contador: 1 juego

Llave inglesa: 2 juegos

Retenes de aceite: 1 juego

Imágenes de referencia
Equipo de conformado de chapa galvanizada de alta velocidad 15-20 m/min con máquina formadora de rollos de chapa para techos con corte hidráulico 6 Equipo de conformado de chapa galvanizada de alta velocidad 15-20 m/min con máquina formadora de rollos de chapa para techos con corte hidráulico 7 Equipo de conformado de chapa galvanizada de alta velocidad 15-20 m/min con máquina formadora de rollos de chapa para techos con corte hidráulico 8
Nuestras ventajas
  • Fabricación de alta calidad
  • Precios competitivos
  • Servicio postventa integral
  • Cobertura de garantía de 1 año
  • Más de 10 años de experiencia en la industria
