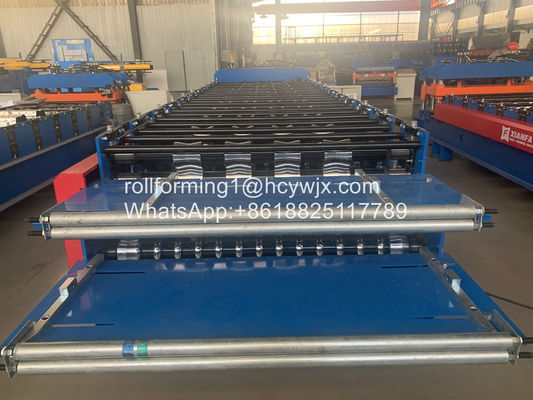

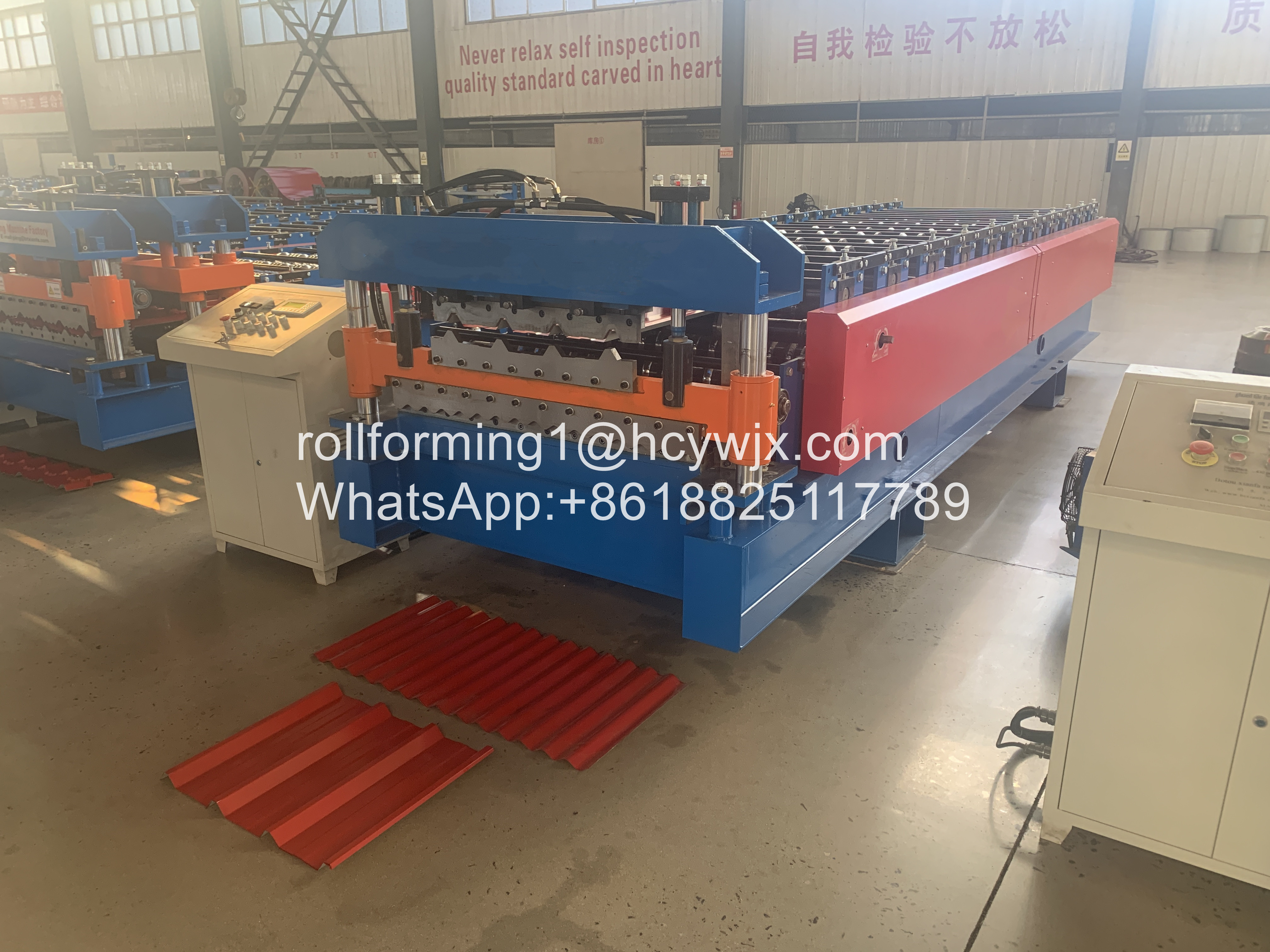

chapa que forma la máquina

1. Especificación del material

2. La máquina detalló parámetros

3. Imágenes de la referencia

4. La carta del flujo de proceso

Apilador Formar-Corte-auto del Decoiler-rollo hidráulico

5. Especificación de componentes

(1) O.N.U-mecanismo de botes giratorios hidráulico 5T

• Anchura de la alimentación: 1250m m
• Capacidad: 5 toneladas
• Diámetro inter: 470-520m m
• Diámetro máximo de la salida: 1500m m
• Poder del motor principal: Motor de CA 5.5KW
• Energía hydráulica: 4kw

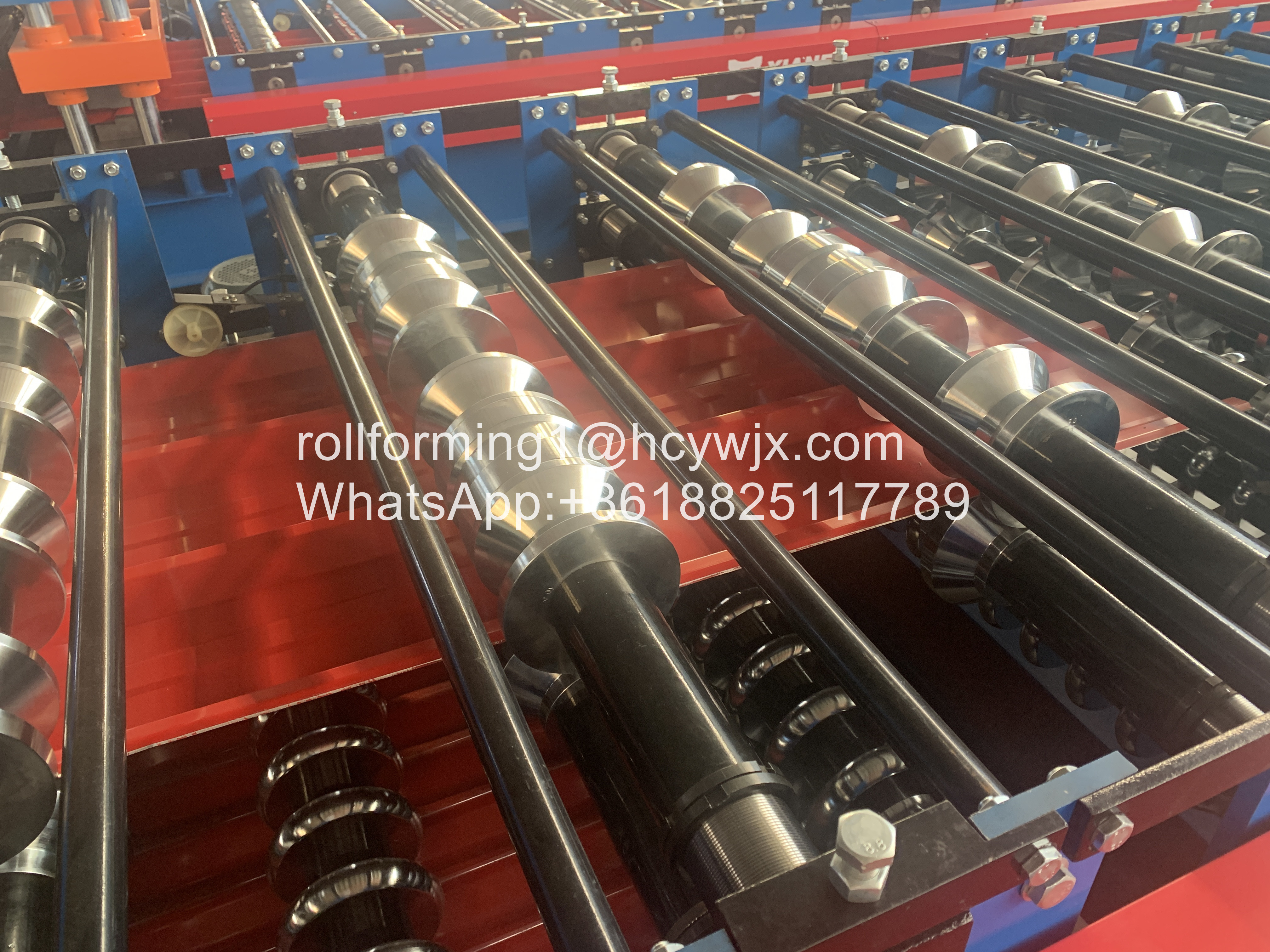

(2) rollo principal que forma la máquina

• Material del rodillo: El cromo ASTM1045 plateó la superficie con cromo
• Diámetro del eje: material de ¢70mm: SAE1045 con el amortiguamiento y el temple
• Marco principal por la soldadura del haz 350H
• Estructura de la máquina: pilar de la guía

(3) sistema que corta hidráulico

• El cortar después de formar: Corte la hoja después del rollo que forma a la longitud requerida
• Material de la cuchilla: Cr12, dureza de 58-62 HRC
• Cortar poder por hidráulico, 5.5KW
• Presión de funcionamiento: 12Mpa ajustable
• Medición de la longitud: Medición automática de la longitud del codificador
• Tolerancia de la longitud: +/- 1.5m m para cada producto final del pedazo

(4) gabinete de control informático

• Ajuste programable de la longitud y de la cantidad del perfil
• Lengua del sistema operativo: Inglés y chino
• Ordenador usado para controlar longitud y cantidad. La máquina cortará automáticamente a la longitud y parar cuando sea necesario cantidad se alcanza

• PLC: Panasonic o customerization

(5) apilador auto

• Funcione con hacia fuera el poder del motor: 0.75KW
• Longitud de amontonamiento máxima: los 6m
• Grueso de amontonamiento máximo: 300m m
• Peso de amontonamiento máximo: cerca de 2,5 toneladas
