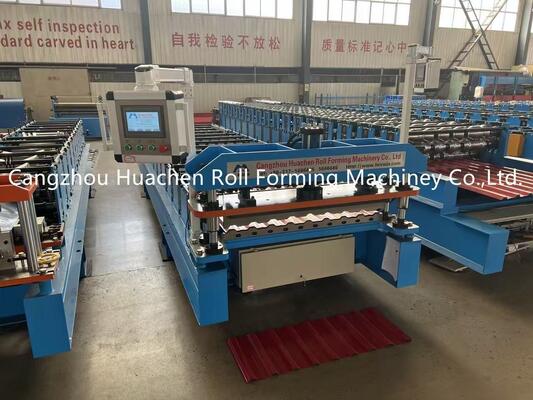

Máquina dobladora de chapa para techos perfilados corrugados de 13 estaciones con rodillos de acero 45# templado y galvanizado a una velocidad de 15-20 m/min

1set
MOQ
Máquina dobladora de chapa para techos perfilados corrugados de 13 estaciones con rodillos de acero 45# templado y galvanizado a una velocidad de 15-20 m/min
Caracteristicas Galería Descripción de producto Pida una cita
Caracteristicas
Especificaciones
Tipo de material: PPGI/GI
Espesor del material: 0,3-0,6 mm
Ancho del material: 1250 mm
Estaciones de rodillos: 13 estaciones
Material del rodillo y del eje: 45# Enfriamiento y enchapado de acero
Diámetro del eje: Φ70mm
Material del cortador: CR12
Tipo de unidad: Transmisión por cadena
Velocidad: 15-20m/minuto
potencia total: 5,5+5,5 KW
Voltaje: 380V 50Hz 3Fases (se puede personalizar)
Resaltar:

Techo de teja rodillo que forma la máquina

,

Techo del rodillo del panel que forma la máquina
Información básica
Lugar de origen: China
Nombre de la marca: HC
Certificación: CE
Número de modelo: HC16-135-1080
Pago y Envío Términos
Detalles de empaquetado: La máquina perfiladora principal y el desbobinador están empaquetados desnudos, el sistema de contro
Tiempo de entrega: 25-30 días de trabajo
Condiciones de pago: LC, T/T
Capacidad de la fuente: 20 conjuntos por mes
Descripción de producto
Máquina dobladora de láminas para techos de perfil corrugado / Máquina perfiladora
Máquina perfiladora de láminas para techos de perfil corrugado
Máquina dobladora de chapa para techos perfilados corrugados de 13 estaciones con rodillos de acero 45# templado y galvanizado a una velocidad de 15-20 m/min 0 Máquina dobladora de chapa para techos perfilados corrugados de 13 estaciones con rodillos de acero 45# templado y galvanizado a una velocidad de 15-20 m/min 1
Diagrama de flujo del proceso

Desenrollador manual → Alimentación de material a la máquina → Máquina perfiladora → Medición de longitud → Corte hidráulico → Productos terminados

Parámetros técnicos
Máquina dobladora de chapa para techos perfilados corrugados de 13 estaciones con rodillos de acero 45# templado y galvanizado a una velocidad de 15-20 m/min 2 Máquina dobladora de chapa para techos perfilados corrugados de 13 estaciones con rodillos de acero 45# templado y galvanizado a una velocidad de 15-20 m/min 3
Parámetro Especificación
Tipo de material PPGI/GI
Grosor 0.3-0.6mm
Ancho 1250mm
Estaciones de rodillos 13 Estaciones
Material del rodillo y eje Acero 45# Templado y Enchapado
Diámetro del eje Φ70mm
Material de la cuchilla CR12
Tipo de accionamiento Accionamiento por cadena
Velocidad 15-20m/min
Potencia total 5.5+5.5KW
Voltaje 380V 50Hz 3Fases (Se puede personalizar)
Componentes y parámetros técnicos
Máquina dobladora de chapa para techos perfilados corrugados de 13 estaciones con rodillos de acero 45# templado y galvanizado a una velocidad de 15-20 m/min 4
Desenrollador manual de 5T

Esta parte se utiliza para soportar la bobina y hacer que la bobina gire.

  • Capacidad de carga: 5T
  • Diámetro interno: 470-530mm (ajustable según la demanda)
  • Equipado con un dispositivo de freno para evitar daños a la máquina por impacto durante la operación
Máquina dobladora de chapa para techos perfilados corrugados de 13 estaciones con rodillos de acero 45# templado y galvanizado a una velocidad de 15-20 m/min 5
Mesa de alimentación y precortador

Guía la bobina a la posición correcta y la dirige a la parte de perfilado.

Incluye un dispositivo de corte manual para un precorte conveniente al cambiar de color o grosor.

Máquina dobladora de chapa para techos perfilados corrugados de 13 estaciones con rodillos de acero 45# templado y galvanizado a una velocidad de 15-20 m/min 6
Eje y rodillo

El material es acero 45# Templado y Enchapado.

Los rodillos procesados son lisos, duros, resistentes a la oxidación y no dejarán rasguños en la lámina durante la operación.

Máquina dobladora de chapa para techos perfilados corrugados de 13 estaciones con rodillos de acero 45# templado y galvanizado a una velocidad de 15-20 m/min 7
Estación de bomba hidráulica

Acciona el cortador para realizar operaciones de corte.

  • El tanque hidráulico utiliza aceite hidráulico 46#
  • Equipado con un ventilador de refrigeración para la refrigeración por circulación interna
  • Evita que la estación de la bomba de aceite se vea afectada por la alta temperatura del aceite durante la operación
  • Marca de la válvula solenoide: Huade
Máquina dobladora de chapa para techos perfilados corrugados de 13 estaciones con rodillos de acero 45# templado y galvanizado a una velocidad de 15-20 m/min 8
Gabinete de control con pantalla táctil

Cuenta con modos de operación automáticos y manuales con interfaz de pantalla táctil.

Permite la configuración de la longitud y cantidad de la unidad para la producción de láminas específicas.

Marcas de componentes eléctricos:
  • VFD: Delta
  • Disyuntor: Delixi
  • Contactor: Delixi
  • Relé: Xinling
  • PLC: Delta
  • Transformador: Delixi
Máquina dobladora de chapa para techos perfilados corrugados de 13 estaciones con rodillos de acero 45# templado y galvanizado a una velocidad de 15-20 m/min 9
Sección de prensado y cortador

El material de la cuchilla es CR12 con alta resistencia, excelente templabilidad y resistencia superior al desgaste.

Mesa de salida

Recoge los productos formados con soportes equipados con rodillos para facilitar el envío del producto sin rayarlo.

Piezas de repuesto
Cadenas 2 juegos
Válvula solenoide 1 juego
Interruptor de viaje 2 juegos
Llaves de boca 2 juegos
Llave hexagonal 2 juegos
Contador 1 juego
Llave inglesa 2 juegos
Retenes de aceite 1 juego
Preguntas frecuentes
1. ¿Es usted el fabricante o la empresa comercial?
Somos el fabricante profesional con más de 20 años de experiencia profesional en el campo de las máquinas perfiladoras.
2. ¿Puede fabricar la máquina de acuerdo con mi diseño o tipo de foto?
Sí. Contamos con un equipo experimentado para elaborar el diseño y el plan de producción más adecuados para la máquina.
3. ¿Cómo podemos estar seguros de que nos entregará una máquina de calidad con repuestos?
  • Los clientes pueden enviar personal técnico a nuestra fábrica para la inspección de calidad
  • Podemos enviar técnicos a la fábrica del comprador para la instalación de la máquina
4. ¿Cuál es la política de su garantía?

Dentro del período de un año, suministramos piezas de repuesto gratuitas para cualquier pieza dañada causada por problemas de calidad. Después de dos años, las piezas de repuesto están disponibles al costo de fábrica.
