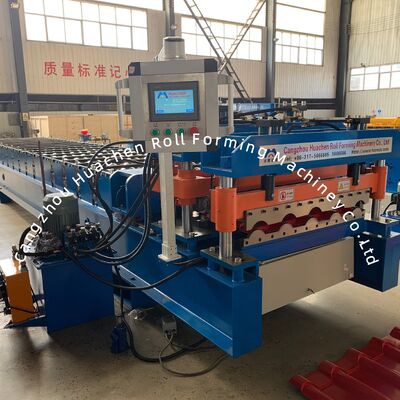

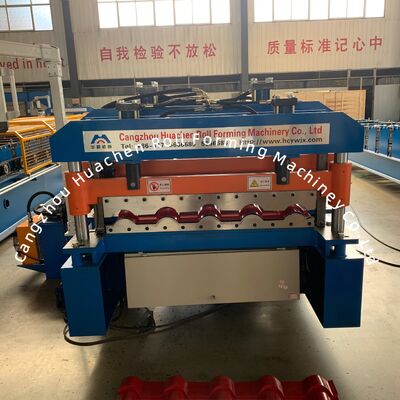

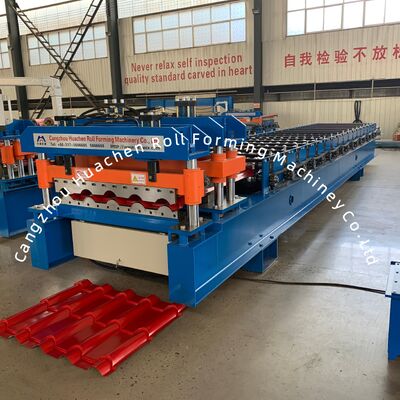

Máquina formadora de tejas para techos de aluminio y acero de color con acristalamiento, 18 filas
Principales parámetros técnicos
| Parámetro |
Especificación |
| Tipo de material |
PPGI/GI |
| Grosor |
0.3-0.6mm |
| Ancho |
1219mm |
| Estaciones de rodillos |
18 Estaciones |
| Material del rodillo y del eje |
Acero 45# templado y chapado |
| Diámetro del eje |
Φ70mm |
| Material de la cuchilla |
CR12 |
| Tipo de accionamiento |
Accionamiento por cadena |
| Velocidad |
4 m/min |
| Potencia total |
5.5 + 5.5 KW |
| Voltaje |
380V 50Hz 3 fases |
Componentes y parámetros técnicos
Desenrollador manual de 5T
Este componente soporta la bobina y permite el movimiento rotatorio. Capacidad de carga: 5T. Diámetro interior: 470-530mm (ajustable según la demanda). Equipado con un dispositivo de freno para evitar daños a la máquina por impacto durante el funcionamiento.
Mesa de alimentación y precortador
Guía la bobina a la posición correcta para la formación por rodillos. Incluye un dispositivo de corte manual para un precorte conveniente al cambiar de color o grosor.
Conjunto de eje y rodillo
El material es acero 45# templado y chapado. Los rodillos procesados son lisos, duros, resistentes a la oxidación y no rayarán la lámina durante el funcionamiento.
Estación de bomba hidráulica
Acciona la cuchilla para las operaciones de corte. El depósito hidráulico utiliza aceite hidráulico 46#. Equipado con un ventilador de refrigeración para la circulación interna para evitar problemas de alta temperatura del aceite. Marca de la válvula solenoide: Huade.
Armario de control con pantalla táctil
Cuenta con modos de funcionamiento automático y manual. Permite la configuración de la longitud y cantidad de la lámina objetivo a través de la pantalla táctil. Sistema simple y fácil de operar. Marcas de componentes eléctricos: VFD: Delta, Disyuntor: Delixi, Contactor: Delixi, Relé: Xinling, PLC: Delta, Transformador: Delixi.
Sección de prensado y cortador
Mesa de salida
Recoge los productos formados. Soporte equipado con rodillos para facilitar el avance del producto sin rayarlo.
Piezas de repuesto
| Componente |
Cantidad |
| Cadenas |
2 juegos |
| Válvula solenoide |
1 juego |
| Interruptor de carrera |
2 juegos |
| Llaves inglesas de boca abierta |
2 juegos |
| Llave hexagonal |
2 juegos |
| Contador |
1 juego |
| Llave |
2 juegos |
| Retenes de aceite |
1 juego |
Especificaciones principales de la máquina formadora de rodillos
Material de los rodillos: acero 45#, pulido de las superficies de los rodillos, chapado duro. La superficie pulida y el tratamiento térmico de los moldes también pueden mantener la superficie de la placa de moldeo lisa y no es fácil que se marque cuando se estampa.
Sistema hidráulico y armario de control informático
Aceite hidráulico: aceite hidráulico 40# en el depósito de aceite hidráulico, la bomba acciona la máquina de corte para comenzar el trabajo de corte. La longitud de la pieza objetivo es ajustable y el dígito de la misma se puede ajustar. El modo computarizado tiene dos modos: automático y manual. El sistema es fácil de operar y usar. PLC: EURA (Se puede personalizar según los requisitos del cliente).
