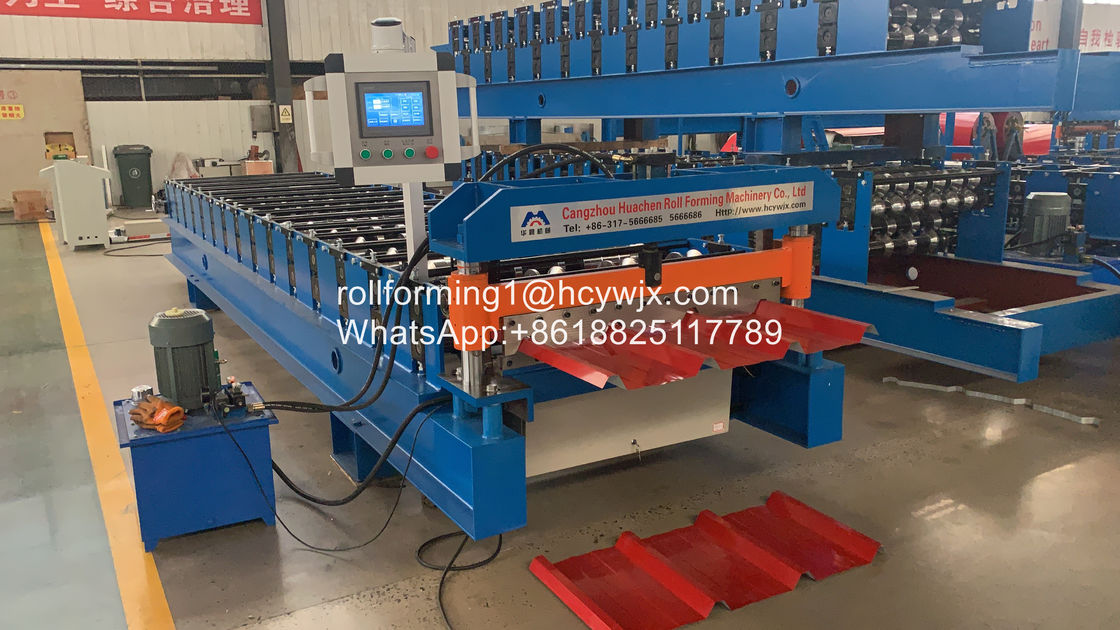

| 1. Descripción del producto de la máquina de moldeado |
(1) Breve introducción
Los paneles de techo hechos por nuestra máquina de moldeado de rodillos tienenhermosa apariencia y color brillante.
Se utilizan ampliamente en jardines, fábricas, resorts, hoteles,Salones de exposiciones, zonas de vacaciones,
arquitecturas antiguas y villas modernas.
(2) Flujo de trabajo de la máquina de moldeado de rollos
Desenrollar la hoja-Guía de la hoja-Rollo de formación-Medir la longitud-Cortar el panel-Paneles para el soporte
(3) Detalle técnico
A. En general
| Materiales adecuados |
Q235 o su equivalente |
| espesor del material |
0.25-0.8 mm |
| Ancho del material |
914, 1000, 1200, 1220 o 1250, según el dibujo |
| Dimensión |
Aproximadamente 7.9*1.3*1.1m, según el dibujo |
| Espacio de trabajo |
Aproximadamente 17,9 * 2,8 m ((L * W)), según el dibujo |
|
Duración del
la hoja
|
Puede ajustar la longitud según sus necesidades.
Está controlado por PLC
quepuede garantizarla exactitudde ± 1 mm.
|
| Cortado |
Detener automáticamente y cortar cuando se trata de la serie
la longitud.
|
B. Detalles de los componentes

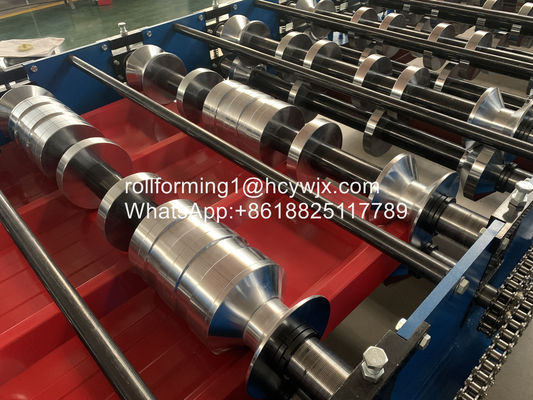

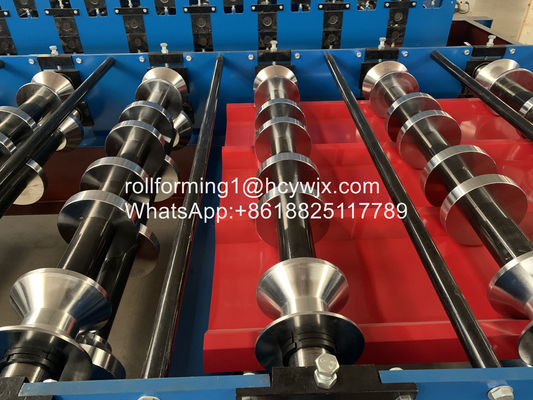

| Material de los rodillos |
Acero de 45 grados de alta calidad, cromado duro, 0,05 mm. |
| Cuadro principal |
Acero de 350 grados, más estable y sin temblores. |
| Placa media |
Usamos placas más gruesas para asegurar la estabilidad.
de nuestros productos.
|
| Los pasos de formación |
11-16, según el dibujo. |
| Material del eje |
Φ70 mm, acero de alta calidad 45 #. |
|
Proceso de tratamiento: templado- acabado de torneado,
alta rigidez, difícil de deformar.
|
|
Cortado
Material de las hojas
|
Cr12, dureza HRC60-62. |
| Proceso de tratamiento: tratamiento térmico- abrasión en plano- corte de electrodos de alambre. |
C. Componentes eléctricos
| El poder adecuado |
380V, 50 Hz, 3 fases o según su necesidad. |
| Pantalla |
5.7 pulgadas de pantalla táctil, fácil de operar. |
| PLC |
Delta DVP 14ES, también conocido como |
|
bien adaptados a diversas condiciones, como la humedad,
las perturbaciones electromagnéticas.
|
| Conversor de frecuencia |
Tiene la ventaja de ralentizarse antes de cortar.
para garantizar la precisión de la longitud (± 1 mm,
mucho mejor que la norma industrial ± 3 mm).
|
|
Duración
Dispositivo de medición
|
Omron, hecho en Japón. |
| Se caracteriza por una alta precisión y estabilidad. |
Descripción:
Máquina de moldeado de láminas para techosParámetro principal
|
- No, no es así.
|
Parámetro principal delMáquina de moldeado de láminas para techos
|
|
1
|
Apto para el procesamiento
|
Placas de acero de color
|
|
2
|
Ancho de la placa
|
Las demás:
|
|
3
|
Las demás
|
11 líneas
|
|
4
|
Las dimensiones
|
Se trata de una muestra de las características de las máquinas de ensayo.
|
|
5
|
El poder
|
4+4kw
|
|
6
|
Material de rodadura
|
Acero 45# (cromo revestido en la superficie)
|
|
7
|
espesor de la placa
|
0.3-0.6 mm
|
|
8
|
Productividad
|
Entre 15 y 20 m/min
|
|
9
|
Diámetro del rodillo
|
F70 mm
|
|
10
|
Válvula de tensión
|
380 V 50 Hz en tres fases
|
|
11
|
Material de la placa de corte
|
Cr12
|
|
12
|
De alta resistencia a presión
|
40#
|
|
13
|
Precisión de procesamiento
|
Dentro de los 1,00 mm
|
|
14
|
Sistema de control
|
Control por PLC
|
Componentes de los equipos: máquina de formación de rollos de desenrollamiento artificial, sistema de control por ordenador, sistema de control hidráulico, corte
Aplicación
Este tipo de hoja puede ser ampliamente utilizado en planta, casa, almacenamiento y techo de acero simple y pared.
1¿Puede hacer la máquina de acuerdo a mi diseño o tipo de foto?
R: Sí. Tenemos un equipo experimentado para elaborar el diseño y el plan de producción más adecuado
para la máquina.
2¿Cómo podemos estar seguros de que nos entregará una máquina de calidad con piezas de repuesto?
A: ¿Qué quieres decir?1Los clientes envían a la gente técnica a nuestra fábrica para comprobar la calidad.
2Podemos enviar a los técnicos a la fábrica del comprador para la instalación de la máquina.
3- ¿Qué política tiene su cliente?
R: Dentro del período de un año, podríamos suministrarle las piezas de repuesto gratuitamente
Para cualquier pieza dañada causada por problemas de calidad después de dos años, usted necesita comprar por el costo de fábrica.
