Máquina para formar paneles de techo trapezoidales / paneles de pared / máquina de fabricación de azulejos

Máquina para formar paneles de techo trapezoidales / paneles de pared / máquina de fabricación de azulejos
Máquina para formar paneles de techo trapezoidales / paneles de pared / máquina de fabricación de azulejos Máquina para formar paneles de techo trapezoidales / paneles de pared / máquina de fabricación de azulejos Máquina para formar paneles de techo trapezoidales / paneles de pared / máquina de fabricación de azulejos Máquina para formar paneles de techo trapezoidales / paneles de pared / máquina de fabricación de azulejos Máquina para formar paneles de techo trapezoidales / paneles de pared / máquina de fabricación de azulejos

Ampliación de imagen :  Máquina para formar paneles de techo trapezoidales / paneles de pared / máquina de fabricación de azulejos

Datos del producto:
Lugar de origen: Porcelana
Nombre de la marca: HC
Certificación: CE
Número de modelo: 6-25-835-940
Pago y Envío Términos:
Cantidad de orden mínima: 1
Detalles de empaquetado: Envase 40GP
Tiempo de entrega: 30DÍAS
Condiciones de pago: LC, T/T
Capacidad de la fuente: 60 juegos por mes

Máquina para formar paneles de techo trapezoidales / paneles de pared / máquina de fabricación de azulejos

descripción
Grosor del panel: 0,3-0,6 mm potencia del motor: 4+4KW
Marco de la máquina: Haz de 350 H. Método de corte: corte hidraulico
Tipo de desenrollador: Desenrollador hidráulico/manual Tipo de máquina: Máquina formadora de rollos
Material del rodillo: 45# acero Capacidad de producción: 15-20m/minuto

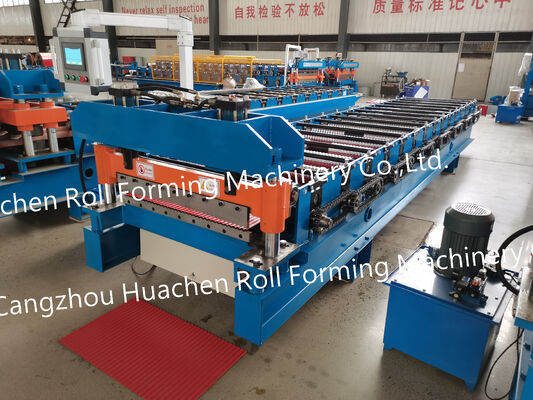

Descripción General del Producto La Máquina Formadora de Rollos HC 6-25-835-940 es un sistema compacto de conformado en frío de 15 estaciones de alta precisión, diseñado para producir la popular lámina de revestimiento metálico trapezoidal de 6 nervaduras de 835 mm. Diseñado para procesar bobinas de 940 mm de ancho (cortadas de bobinas estándar de 1000 mm o pedidas a medida) de acero galvanizado (GI), acero galvanizado pre-pintado (PPGI), y aluminio en espesores de 0.3 mm a 0.6 mm, esta línea forma paneles con 6 nervaduras simétricas, una altura de nervadura de 25 mm, y un ancho efectivo de cobertura de 835 mm Proporcionamos planos de diseño de cimentación, Equipado con una base soldada de viga H de 350, ejes sólidos de Φ70 mm, y corte hidráulico controlado por PLC, funciona de manera constante a 15-20 m/min para proveedores regionales de materiales de construcción y talleres de estructuras de acero.

Parámetros Técnicos Principales

Parámetro Técnico Especificación Estándar
Modelo de Máquina Línea de Conformado de Paneles Trapezoidales HC 6-25-835-940
Especificaciones del Perfil del Panel 6 Nervaduras | Altura de Nervadura: 25 mm | Ancho Efectivo de Cobertura: 835 mm
Ancho de Bobina de Entrada 940 mm (Compatible con Bobinas Cortadas de 1000 mm)
Rango de Espesor de la Lámina 0.3 mm – 0.6 mm
Materiales de Bobina Compatibles Acero Galvanizado Pre-pintado (PPGI), Hierro Galvanizado (GI), Aluminio
Estaciones de Conformado 15 Estaciones de Rodillos
Material y Acabado de los Rodillos Acero Forjado 45#, Torneado de Precisión CNC, Templado y Cromado Duro
Material y Tamaño del Eje Principal Acero Redondo Sólido 45#, Templado y Rectificado, Diámetro Φ70 mm
Base del Marco de la Máquina Chasis Soldado de Viga H Estructural 350#
Mecanismo de Accionamiento Cadena y Piñón de Rodillos de Servicio Pesado
Velocidad de la Línea de Producción 15 – 20 m/min
Sistema de Corte Sistema Automatizado de Corte Post-Formado Hidráulico
Material de la Cuchilla de Corte Acero para Herramientas Cr12, Tratado Térmicamente al Vacío
Potencia Total del Motor 4 KW (Motor de Conformado Principal) + 4 KW (Unidad de Corte Hidráulico)
Sistema de Control y Longitud Control de Pantalla Táctil PLC Industrial con Codificador de Alta Precisión
Estándar Eléctrico 380V, 50Hz, 3 Fases (Personalizable a la Suministro Eléctrico Local)
Opciones de Desenrollador Desenrollador Manual o Desenrollador Hidráulico

Ventajas Clave de Ingeniería y Operación

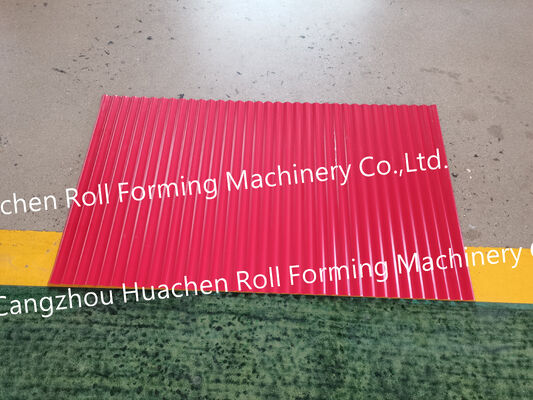

  • Perfil Arquitectónico Clásico 6-25-835-940: Con 6 nervaduras nítidas de 25 mm en un ancho de cobertura efectivo de 835 mm (alimentado desde bobinas de 940 mm), este perfil equilibrado ofrece un ritmo visual limpio y un drenaje de agua de lluvia confiable, lo que lo convierte en una especificación estándar en América del Sur, Sudeste Asiático, África, y Europa del Este.

  • Conformado Progresivo Suave de 15 Estaciones: Quince estaciones de conformado de precisión alineadas dan forma a las 6 nervaduras simétricamente en pasadas graduales. Esto evita la comba de la lámina, las ondulaciones en los bordos, o el micro-agrietamiento de la pintura en bobinas de PPGI de 0.3 mm a 0.6 mm.

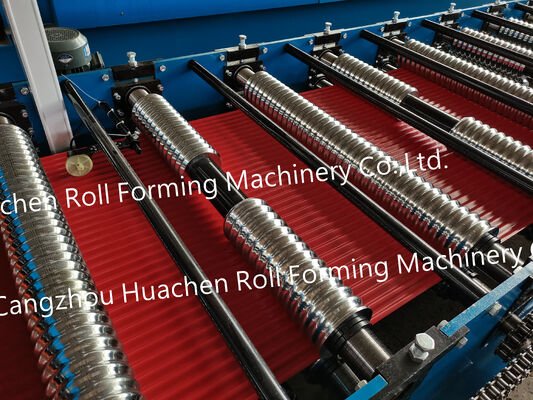

  • Rodillos de Acero 45# Templado y Cromado Duro: Cada rodillo de conformado se mecaniza CNC a partir de acero sólido 45#, se trata térmicamente para la durabilidad del núcleo, y se electrochapa con cromo duro para resistir la abrasión y mantener superficies de panel lisas como un espejo.

  • Marco Robusto de Viga H 350 y Ejes Sólidos de Φ70 mm: Construida sobre un marco rígido de viga H de 350 mm con ejes de acero sólido de Φ70 mm, la línea elimina la vibración estructural durante la producción continua de 15-20 m/min.

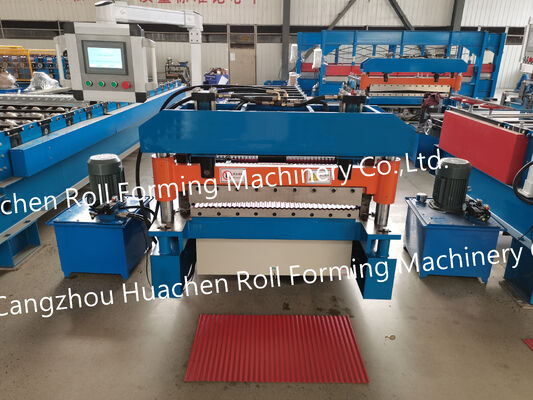

  • Corte Hidráulico Cr12 Coincidente con el Perfil y Control PLC: Impulsado por un grupo hidráulico de 4 KW, las matrices de corte de acero Cr12 coinciden con la sección transversal exacta de 6 nervaduras para realizar cortes limpios y sin rebabas. Los operadores configuran las longitudes de lámina deseadas y las cantidades de lote a través de la pantalla táctil del PLC para una operación automatizada.Aplicaciones Típicas en Edificios

Ligeras, fáciles de manejar en el sitio, y adecuadas tanto para revestimiento de paredes verticales como para techos inclinados, la lámina metálica 6-25-835-940 se aplica ampliamente en:Construcción Industrial y de Talleres:

  • Revestimiento de paredes exteriores, paredes divisorias interiores, y cubiertas de techo para talleres con estructura de acero, fábricas, y almacenes.Edificios Residenciales y Comerciales:

  • Cocheras, fachadas de locales comerciales, marquesinas, y renovaciones de techos inclinados residenciales.Estructuras Prefabricadas y Agrícolas:

  • Casas contenedor modulares, oficinas de obra, cobertizos agrícolas, y refugios para ganado.Calibración de Fábrica, Envío en Contenedor y Soporte Técnico

Antes del envío, cada línea de conformado de rollos HC 6-25-835-940 se somete a pruebas completas de carga de bobina en nuestro taller para verificar el ancho efectivo de 835 mm, la altura de nervadura de 25 mm, y la precisión de longitud del PLC. Todos los componentes de acero expuestos se tratan con aceite antioxidante y se aseguran firmemente dentro de un solo contenedor de 40GP. Proporcionamos planos de diseño de cimentación, manuales de operación en inglés, guía de puesta en marcha por video, una garantía de 12 meses, y suministro de repuestos de por vida.Preguntas Frecuentes (FAQ)

P1: ¿Qué significan los números en el modelo 6-25-835-940?

R: La cantidad mínima de pedido es de 1 juego,6 nervaduras trapezoidales,25 mm de altura de nervadura,835 mm de ancho de cobertura efectivo después de solaparse, y 940 mm de ancho de bobina de acero de entrada.P2: ¿Dónde obtenemos bobinas de 940 mm para esta máquina?

R: La cantidad mínima de pedido es de 1 juego, o se puede obtener fácilmente cortando bobinas maestras estándar de 1000 mm o 1250 mm. Nuestra línea de 15 estaciones procesa bobinas galvanizadas (GI) y pre-pintadas (PPGI) de 0.3 mm a 0.6 mm de espesor.P3: ¿Podemos elegir entre un desenrollador manual y un desenrollador hidráulico?

R: La cantidad mínima de pedido es de 1 juego, Ofrecemos un desenrollador manual de 5 toneladas rentable para programas de producción estándar, o un desenrollador hidráulico opcional de 5 toneladas (con carro de bobina automático) para una carga de bobina más rápida en plantas de alta producción.P4: ¿Cuál es el plazo de entrega, MOQ y política de garantía?

R: La cantidad mínima de pedido es de 1 juego, y nuestra capacidad de producción mensual es de 60 juegos. La fabricación estándar y las pruebas de fábrica toman 30 días hábiles. Cada máquina incluye una garantía de 12 meses y disponibilidad de repuestos de por vida.
