Maquinaria de fabricación de baldosas de chapa de metal de Putai Máquina de moldeado de paneles de pared de techo

Maquinaria de fabricación de baldosas de chapa de metal de Putai Máquina de moldeado de paneles de pared de techo
Maquinaria de fabricación de baldosas de chapa de metal de Putai Máquina de moldeado de paneles de pared de techo Maquinaria de fabricación de baldosas de chapa de metal de Putai Máquina de moldeado de paneles de pared de techo Maquinaria de fabricación de baldosas de chapa de metal de Putai Máquina de moldeado de paneles de pared de techo Maquinaria de fabricación de baldosas de chapa de metal de Putai Máquina de moldeado de paneles de pared de techo Maquinaria de fabricación de baldosas de chapa de metal de Putai Máquina de moldeado de paneles de pared de techo

Ampliación de imagen :  Maquinaria de fabricación de baldosas de chapa de metal de Putai Máquina de moldeado de paneles de pared de techo

Datos del producto:
Lugar de origen: Porcelana
Nombre de la marca: HC
Certificación: CE
Número de modelo: 18-735-1200
Pago y Envío Términos:
Cantidad de orden mínima: 1
Detalles de empaquetado: Envase 40GP
Tiempo de entrega: 30DÍAS
Condiciones de pago: LC, T/T
Capacidad de la fuente: 60 juegos por mes

Maquinaria de fabricación de baldosas de chapa de metal de Putai Máquina de moldeado de paneles de pared de techo

descripción
Grosor del panel: 0,3-0,6 mm Potencia del motor: 4+4KW
Marco de la máquina: Haz de 350 H. Método de corte: Corte hidráulico
Tipo de desenrollador: Corte hidráulico Material del rodillo: 45# Acero
Tipo de máquina: Máquina formadora de rollos Capacidad de producción: 15-20m/minuto

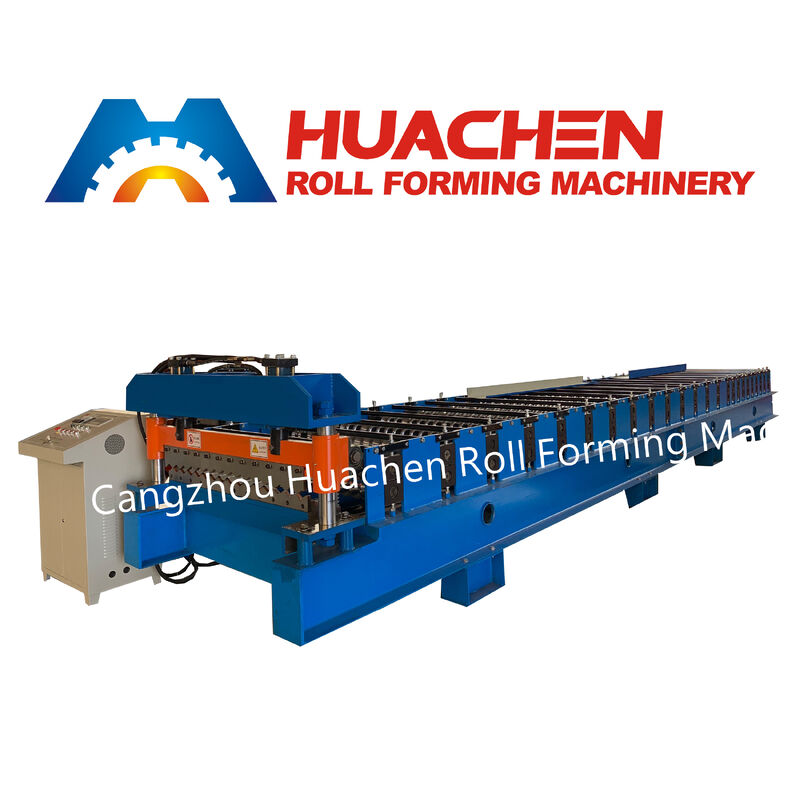

Resumen del productoElHC 18-735-1200 Máquina de moldeado de rodilloses un sistema de formación continua de rodillos en frío de precisión de 12 estaciones diseñado para fabricar revestimientos de paredes metálicas arquitectónicas y paneles de techo lineales.Diseñados para el proceso estándarLas bobinas de 1200 mm de anchode acero galvanizado pre-pintado (IGPP),hierro galvanizado (IG),y aluminio en espesores de0.3 mm a 0.6 mm,esta línea se forma crujiente,paneles rígidos con unProfundidad de las costillas de 18 mmy aancho de cobertura efectivo de 735 mmcon largas vueltas laterales.Construido sobre una base soldada de haz H 350 de uso pesado con ejes sólidos de Φ70 mm y corte hidráulico controlado por PLC,corre sin problemas enSe aplicarán las siguientes medidas:para los contratistas comerciales de fachadas y los fabricantes de techos interiores.

Principales parámetros técnicos

Parámetro técnico Especificación estándar
Modelo de la máquina HC 18-735-1200 Arquitectura de paredes y techos de paneles de rodillo

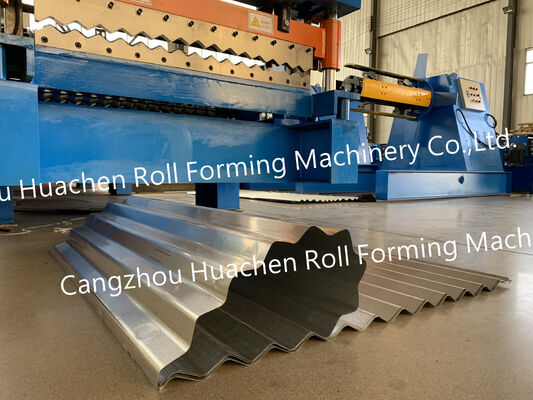

Dimensiones del perfil del panel Altura de las costillas: 18 mm. Ancho de cobertura efectivo: 735 mm.
Ancho de la bobina de entrada 1200 mm (ancho de la bobina internacional estándar)
Rango de espesor de la hoja 0.3 mm 0.6 mm
Materiales de bobinas compatibles Acero galvanizado pre-pintado (APGI), acero galvanizado (AG), aluminio
Formación de estaciones 12 Estaciones de rodillos de precisión
Material y tratamiento del rodillo 45# Acero forjado, CNC de precisión girado, apagado y cromado duro
Material y tamaño del eje principal 45# Acero redondo sólido, templado y molido, diámetro Φ70 mm
Base del marco de la máquina 350# Chasis de estructura de vigas H soldadas

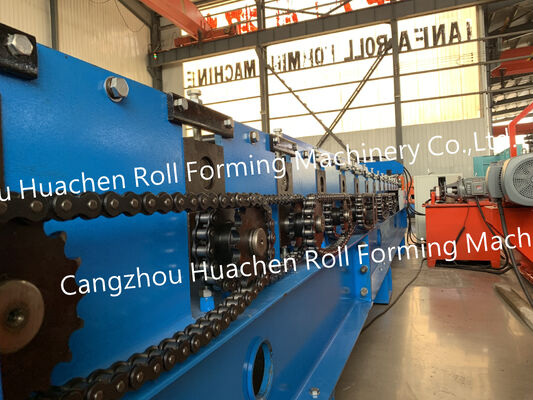

Mecanismo de accionamiento Cadenas de rodillos de trabajo pesado y accionamiento de brocas
Velocidad de la línea de producción 15 20 m/min
Sistema de corte Sistema hidráulico automatizado de corte posterior
Material de corte de las cuchillas Acero de herramienta de aleación Cr12, tratado térmicamente al vacío
Potencia total del motor 4 KW (motor de formación principal) + 4 KW (unidad de corte hidráulica)
Sistema de control y longitud Control de pantalla táctil industrial PLC con codificador de alta precisión
Normas eléctricas 380V, 50Hz, de 3 fases (customizable según el voltaje local de la fábrica)
Configuración del descolador Descolador manual o descolador hidráulico

Ventajas clave de ingeniería y diseño

  • Profile de bloqueo arquitectónico 18-735-1200:La transformación de una bobina estándar de 1200 mm en un panel de cobertura efectivo de 735 mm con costillas de 18 mm permite un compromiso profundo de la parte lateral y líneas de sombra nítidas.Esto elimina el sonajero del viento,mejora la resistencia a las intempéries de las fachadas exteriores,que hace limpieza,acabado moderno para techos suspendidos interiores.

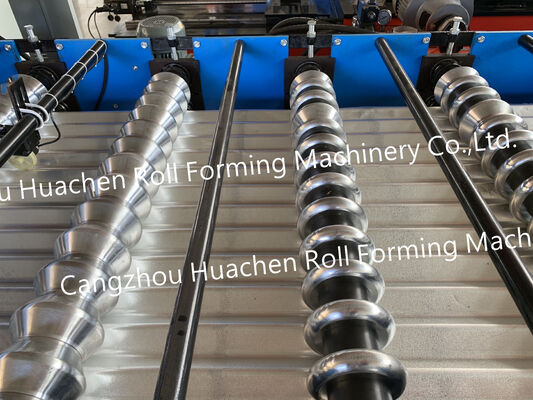

  • Formación progresiva sin arañazos de 12 estaciones:Doce estaciones de rodillos calibradas por CNC forman las costillas de 18 mm y los bordes del bloqueo lateral sin problemas sin pellizcar o raspar los delicados recubrimientos de color PPGI o las superficies de aluminio cepillado.

  • Los demás materiales de acero y acero laminados:Cada rodillo de formación es de precisión girado de acero sólido 45 #,tratados térmicamente para garantizar la durabilidad del núcleo,y galvanizado con cromo duro.Esta superficie lisa como un espejo evita la marcación de la superficie en los paneles arquitectónicos.

  • El sistema de control de las emisiones de gases de efecto invernadero se utilizará en el caso de las emisiones de gases de efecto invernadero.Construido sobre un marco rígido de 350 mm de haz H con ejes de acero sólido de Φ70 mm,la máquina evita el giro lateral y garantiza la rectitud,las juntas de los paneles ajustadas a través de largos tramos arquitectónicos.

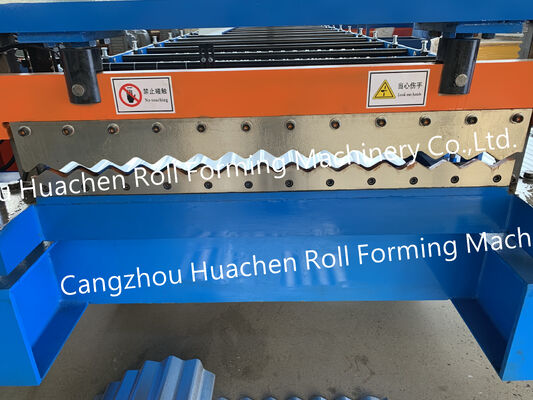

  • Cortado hidráulico Cr12 y control PLC:Alimentado por una estación hidráulica de 4 kW,las matrices de corte de acero Cr12 a medida cortan limpiamente la sección transversal 18-735 sin burrs o brillo de borde.Los operadores programan las longitudes exactas del panel y el recuento de lotes en el PLC de la pantalla táctil.

Aplicaciones comerciales y arquitectónicasCombinando un atractivo visual refinado con una alta rigidez estructural,el panel metálico 18-735-1200 está ampliamente especificado para:

  • Las fachadas comerciales y minoristas:Revestimiento de paredes exteriores modernos,las cubiertas de entrada,y adornos de fascias para centros comerciales,las salas de exposición,y complejos de oficinas.

  • Los techos y sofitos metálicos lineales interiores:techos acústicos o decorativos suspendidos y sobresalientes de techos exteriores para aeropuertos,las estaciones de tránsito,las salas comerciales,y talleres limpios.

  • Estructuras industriales y modulares:Paredes divisorias exteriores y interiores de alta calidad para edificios de estructura de acero,instalaciones de almacenamiento en frío,y unidades modulares prefabricadas.

Calibración de fábrica, envío en contenedores y soporte postventaAntes del envío,cada línea de formación de rollos HC 18-735-1200 se ensambla y prueba con bobinas metálicas reales en nuestro taller para verificar el montaje de las juntas,el ancho de cobertura efectivo de 735 mm,y tolerancia de longitud del PLC.Todos los componentes de acero expuestos están revestidos con aceite antirruda,y toda la línea está firmemente sostenida dentro de una solaContenedor de 40GP.Proporcionamos los dibujos del diseño de los cimientos,manuales de operación en inglés,Guía de puesta en marcha por vídeo,una garantía de 12 meses,y soporte de piezas de repuesto de por vida.

Preguntas frecuentes (FAQ)

P1: ¿Qué significan los números en el modelo 18-735-1200?A: ¿Qué quieres decir?El código del modelo define las dimensiones exactas del panel: 18 mmaltura de las costillas, 735 mmancho de cobertura efectivo después del bloqueo lateral,yLas demás:ancho de la bobina de acero de entrada.

P2: ¿Por qué hay una diferencia entre el ancho de la bobina de 1200 mm y el ancho de cobertura efectivo de 735 mm?A: ¿Qué quieres decir?El material extra se forma en profundidad,costillas arquitectónicas rígidas y largas vueltas laterales.Esta geometría le da al panel de 735 mm una superior planitud,una resistencia elevada al viento,y uniones visuales sin costuras para fachadas exteriores y techos lineales.

P3: ¿Puede esta máquina procesar acero pre-pintado (PPGI) y bobinas de aluminio?A: ¿Qué quieres decir?- Sí, es cierto.Los rodillos de acero 45#, con cromo duro, son pulidos en espejo para formar suavemente 0.3 mm ¥0.con una longitud de 6 mm,acero galvanizado (IG),y bobinas de aluminio sin rascar los acabados decorativos.

P4: ¿Cuál es el tiempo de entrega, MOQ, y la selección de descoiler?A: ¿Qué quieres decir?La cantidad mínima de pedido es de 1 juego,y nuestra capacidad de producción mensual es de 60 juegos.La fabricación estándar y las pruebas de carga de la bobina tardan 30 días hábiles.Puede elegir entre un desenrollador manual estándar de 5 toneladas o un desenrollador hidráulico mejorado de 5 toneladas.
