Datos del producto:
|
| Grosor del panel: | 0,3-0,6 mm | Potencia del motor: | 4+4KW |
|---|---|---|---|
| Marco de la máquina: | Haz de 350 H. | Método de corte: | Corte hidráulico |
| Tipo de desenrollador: | Desenrollador hidráulico/manual | Material del rodillo: | 45# Acero |
| Tipo de máquina: | Máquina formadora de rollos | Capacidad de producción: | 15-20m/minuto |

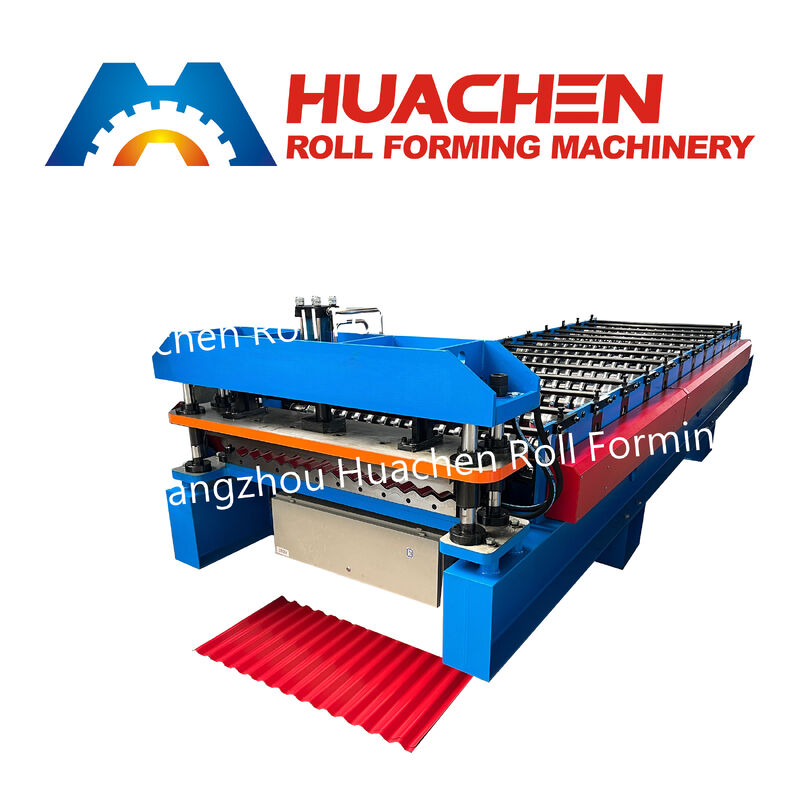

Descripción general del producto El Máquina formadora de rollos corrugados HC 18-78-1014 es un sistema de conformado en frío de 12 estaciones, optimizado y de alta producción, diseñado para producir láminas metálicas de onda sinusoidal clásica. Diseñado para procesar acero galvanizado (GI), acero galvanizado prepintado (PPGI), y bobinas de galvalume en espesores de 0.3mm a 0.6mm, esta línea de producción forma paneles corrugados con una ancho de cobertura efectivo de 1014 mm,un paso de 78 mmancho de cobertura efectivo de 1014 mm y un ancho de cobertura efectivo de 1014 mm de ancho de cobertura efectivo después del solapamiento lateral (13 pasos completos de 78 mm). Soportado por un chasis rígido soldado de viga H 350, ejes sólidos de Φ70 mm, y corte hidráulico sincronizado por PLC, funciona continuamente a 15-20 m/min para fabricantes de techos y revestimientos de paredes de alto volumen.Parámetros Técnicos PrincipalesParámetro Técnico
Especificación Estándar
| Modelo de Máquina | Formadora de Láminas Corrugadas para Techos y Paredes HC 18-78-1014 |
| Especificaciones del Perfil de Onda | Onda Sinusoidal | Altura: 18 mm | Paso: 78 mm | Ancho de Cobertura: 1014 mm |
| Ancho de Bobina de Entrada | 1200 mm / 1220 mm (Ancho de Bobina Estándar) |
| Rango de Espesor del Material | 0.3 mm – 0.6 mm |
| Materiales de Bobina Compatibles | Acero Galvanizado (GI), Acero Galvanizado Prepintado (PPGI), Aluzinc |
| Estaciones de Conformado | 12 Estaciones de Rodillos |
| Material y Proceso de los Rodillos | Acero Forjado 45#, Mecanizado de Precisión CNC, Templado y Cromado Duro |
| Material y Diámetro del Eje Principal | Acero Sólido Redondo 45#, Templado y Rectificado, Φ70 mm |
| Base del Marco de la Máquina | Marco Soldado de Viga H Estructural 350# |
| Sistema de Accionamiento | Accionamiento por Cadena y Piñón de Rodillos de Alta Resistencia |
| Velocidad de la Línea de Producción | 15 – 20 m/min |
| Mecanismo de Corte | Sistema Automatizado de Corte Post-Formado Hidráulico |
| Material de la Cuchilla de Corte | Acero para Herramientas de Aleación Cr12, Tratado Térmicamente al Vacío |
| Potencia Total del Motor | 4 KW (Accionamiento Principal de Conformado) + 4 KW (Estación Hidráulica) |

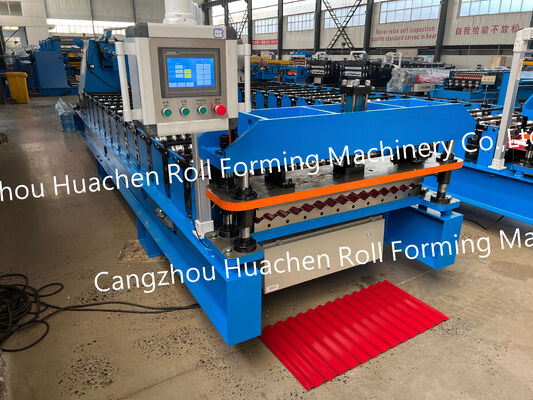

| Sistema de Control y Longitud | Control de Pantalla Táctil PLC Industrial con Codificador Rotatorio |
| Suministro de Energía | 380V, 50Hz, 3 Fases (Personalizable al Voltaje Industrial Local) |
| Configuración del Desenrollador | Desenrollador Manual o Desenrollador Hidráulico |
| Ventajas Clave de Ingeniería y Operación | Perfil Corrugado Clásico Sinusoidal 18-78-1014: |
Con 13 ondas sinusoidales suaves espaciadas a un paso de 78 mm y una profundidad de 18 mm,
la lámina de 1014 mm de ancho proporciona rigidez omnidireccional, un solapamiento lateral sin esfuerzo, y un rápido drenaje de agua, lo que la convierte en uno de los perfiles de mayor demanda en África, América Latina, Oriente Medio, y el Sudeste Asiático.Diseño Optimizado de 12 Estaciones de Alta Eficiencia: Dado que la geometría de la onda sinusoidal distribuye el estrés de flexión de manera uniforme sin esquinas afiladas,

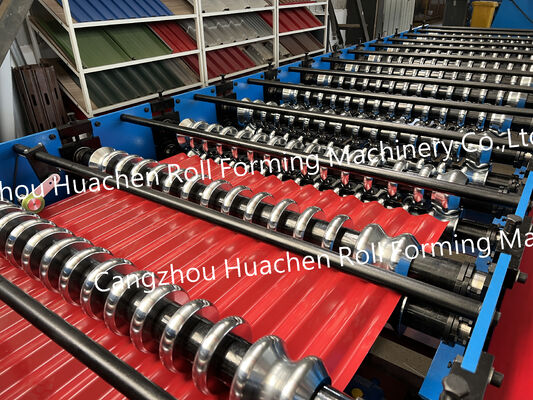

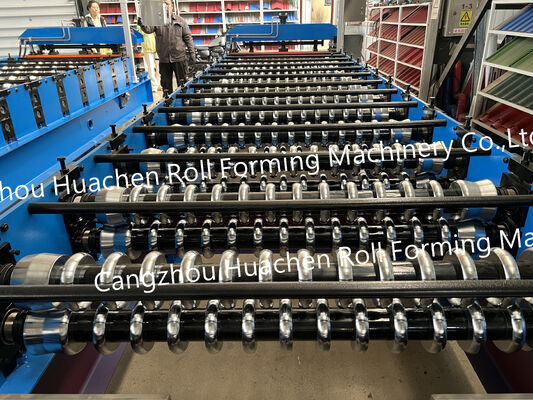

12 estaciones de rodillos calibradas con precisión logran una precisión completa del perfil al tiempo que reducen el tamaño de la máquina, el consumo de energía, y la inversión inicial en equipos.Rodillos de Acero 45# Templados y Cromados Duros: Cada rodillo de onda se mecaniza con CNC a partir de acero sólido 45#,
se trata térmicamente para obtener resistencia central, y se electroplatea con cromo duro. Este acabado espejo evita el descascarillado del zinc o el rayado de la pintura en bobinas delgadas de 0.3mm-0.6mm.Marco Rígido de Viga H 350 y Ejes Sólidos de Φ70 mm: Construida sobre una base soldada de viga H pesada de 350 mm con ejes de acero sólido de Φ70 mm,

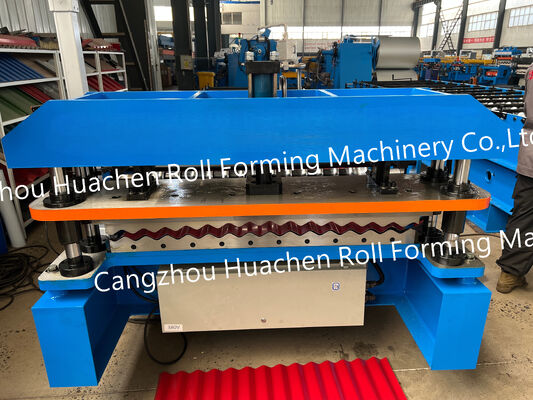

la máquina elimina la vibración y mantiene una profundidad de onda uniforme de 18 mm en todo el ancho de la lámina de 1014 mm.Corte Hidráulico Cr12 Coincidente con la Onda y Control PLC: Impulsado por una unidad hidráulica de 4 KW,
las matrices de corte de acero Cr12 rectificadas a medida coinciden con la curva sinusoidal exacta de 18-78 para producir bordes limpios, sin rebabas y sin aplanar las ondas. Los operadores ingresan las longitudes y cantidades deseadas en la pantalla táctil del PLC para la producción automatizada por lotes.Aplicaciones Típicas de Edificación Ligera,
apilable para transporte económico, y versátil para instalación horizontal o vertical, la lámina corrugada 18-78-1014 se utiliza ampliamente en:Revestimiento Industrial y de Almacenes: Paredes exteriores,
techos abovedados curvos, y particiones interiores para fábricas, talleres, y almacenes.Techos Residenciales y Comerciales: Económicas,
láminas para techos corrugados resistentes a la intemperie y toldos para proyectos de vivienda, mercados, y puestos minoristas.Estructuras Agrícolas y Temporales: Establos para ganado,
refugios para almacenamiento de granos, paneles de cercado, y alojamientos modulares en obra.Calibración de Fábrica, Envío en Contenedor y Soporte Técnico Antes del envío,
cada línea de conformado de rollos HC 18-78-1014 se ensambla y prueba con bobinas de metal reales en nuestro taller para verificar el ancho de cobertura efectivo de 1014 mm, la altura de onda de 18 mm, y la tolerancia de corte del PLC. Todas las superficies de acero expuestas se recubren con aceite antioxidante, y toda la línea se asegura dentro de un solo contenedor de 40GP. Suministramos planos de diseño de cimentación, manuales de operación en inglés, guía de puesta en marcha por video, una garantía de 12 meses, y soporte de repuestos de por vida.Preguntas Frecuentes (FAQ)P1: ¿Qué representan las dimensiones en el modelo 18-78-1014?
R:
El código del modelo especifica la geometría exacta de la onda sinusoidal: y nuestra capacidad de producción mensual es de 60 juegos. de altura de onda, 78 mm de paso de onda (distancia centro a centro entre ondas), y 1014 mm de ancho de cobertura efectivo después del solapamiento lateral (13 pasos completos de 78 mm).P2: ¿Qué ancho de bobina de acero se necesita para la máquina formadora de rollos 18-78-1014?R:
Para producir el ancho de cobertura efectivo de 1014 mm, y nuestra capacidad de producción mensual es de 60 juegos.1200 mm o 1220 mm de ancho de acero galvanizado (GI), acero prepintado (PPGI), o aluzinc en espesores de 0.3mm a 0.6mm.P3: ¿Son suficientes 12 estaciones para formar una lámina corrugada sinusoidal limpia?R:
Sí. y nuestra capacidad de producción mensual es de 60 juegos. las ondas sinusoidales se curvan suavemente a lo largo de todo el ancho de la lámina. Doce estaciones mecanizadas con precisión CNC proporcionan más que suficientes pasadas de conformado para lograr una profundidad de onda exacta sin retroceso ni ondulación en los bordes.P4: ¿Cuál es el plazo de entrega, MOQ y opción de desenrollador?R:
La cantidad mínima de pedido es de 1 juego, y nuestra capacidad de producción mensual es de 60 juegos. La fabricación estándar y las pruebas de carga de bobina toman 30 días hábiles. Puede elegir entre un desenrollador manual estándar de 5 toneladas o un desenrollador hidráulico mejorado de 5 toneladas.
