Datos del producto:
|
| material del rollo: | Acero del alto grado 45# | Tipo: | hoja esmaltada del tejado de teja |
|---|---|---|---|
| Sistema de control: | Control del PLC | Grueso de la materia prima: | 0.3-0.6m m |
| Manera de impulsión: | sola cadena de 1,2 pulgadas | Material del eje: | Acero del alto grado 45# |
| Material del marco: | H-alto grado 300 de acero | ||
| Alta luz: | Máquina formadora de rollos en frío,Techo de teja rodillo que forma la máquina |
||
1. Descripción:

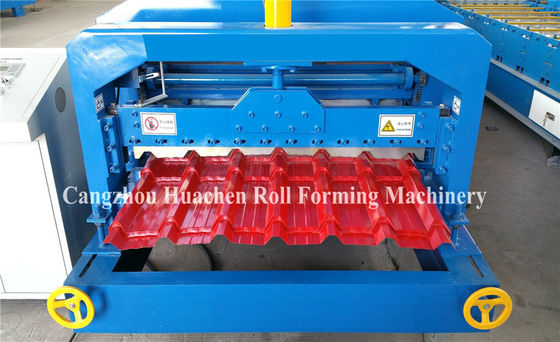

Este modelo de la máquina se exporta al mercado euro. La anchura de alimentación es 1250m m, y la anchura de la cubierta es 1050, él se coincide perfectamente. Ahorre el material y hacia fuera mire es hermoso. El dispositivo que corta es diferente del rollo esmaltado normal que forma la máquina, su corte de la curva, cortó la forma de la teja por consiguiente.
2. Ventaja competitiva:
1. ahorre el espacio
2. instalación fácil
3. servicio perfecto
4. calidad excelente
5. Actúe fácilmente
3. Organigrama
4. Especificación
| NO. | ARTÍCULO | PARÁMETRO | NOTA | |
| 1 | Conveniente | Tipo | Hoja prepintada, | |
| material | Hoja galvanizada | |||
| Aluminio galvanizado | ||||
| Anchura (milímetros) | 1250m m | |||
| Grueso (milímetros) | 0.3-0.8m m | |||
| Tensión de producción (milímetros) | Q235 | |||
| 2 | Producto | Detalle como el archivo adjunto | ||
| especificaciones | Longitud | Cualquier longitud | ||
| 3 | Poder | Tipo | 380v/3ph/50hz | Marca Shangai del motor |
| Poder del motor principal | 7.5kw | |||
| requisito | ||||
| 4 | Formando la velocidad (m/min) | 2-10m/min | No incluir el tiempo | |
| del corte | ||||
| Bobina conveniente OD (milímetros) | 1250 | |||
| (Opcional) | Bobina conveniente | 508 | ||
| IDENTIFICACIÓN (MILÍMETRO) | ||||
| 6 | Soporte de formación | 12 | Dependa de diseño real | |
| 7 | Grueso de la estructura | 16m m | ||
| 8 | Formando el diámetro del eje (milímetros) | 70 sólidos | ||
| 9 | Tipo de corte | El rollo formaron y el corte del longitud-sistema | ||
| 10 | Sistema de control | PLC de Panasonic e inversor | ||
| 11 | Instale la dimensión (dependa del diseño final) | los 9.3m×1.5m×1.2m | Sin longitud del panel | |
| 12 | Peso total (aproximado) | 6T | Dependa de diseño final | |
5. Usos:
| Nuestra máquina | La máquina de la otra compañía | Influencia de la máquina | |
| La base de la máquina | Acero de alta resistencia H350/H400. máquina con macine que muele después de soldar con autógena | Marca de acero H270, después de soldar con autógena el pulimento del manual del uso | mantenga la base la misma linea horizontal, asegure el estándar del producto |
| Material del rodillo | El alto grado No.45 forjó de acero, con la procesión digital-controlada, plateada con um el cromo 5 cubierto | No. normal 45 de acero con haber pulido simple y no tener ninguna capa | El rodillo tendrá vida más larga del uso y asegurar los productos tenga mismo tamaño, ninguna mella en la superficie. |
| Pared lateral | Utilice la marca de acero del panel del alto grueso de strength16mm | Utilice la marca de acero del panel del grueso de 12 milímetros | Asegure la máquina más difícilmente para deformar, para mantener el producto exacto y estable |
| Material activo del eje | El acero de carbono sólido No.45 del alto grado, diámetro del eje es 70m m. treatmen superficiales del pulimento del CNC | No. normal 45 de acero sin el tratamiento superficial | Mejore la característica integrada del mecánico del eje. y asegure la estabilidad del eje para guardar estándar del producto |
| Elementos eléctricos | Panel de control del PLC, transductor importado de Panasonic de Japón. Otros elementos de proveedores famosos en China | Todos los elementos se hacen en China | La máquina llega a ser más exacta y más estable |
| Cuchilla de cortador | Acero del molde Cr12 con el tratamiento apagado | Acero de alta resistencia normal sin el tratamiento apagado | El establo la característica integrada del mecánico de la cuchilla de cortador, más dura deformar, la vida de una cuchilla más larga, asegura estándar del producto |
