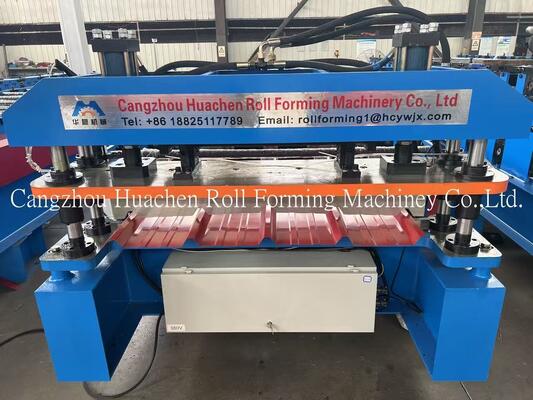

Rollo de aluminio de la hoja del tejado de teja del paso de Metcopo que forma la línea, equipo de Rollform

Rollo de aluminio de la hoja del tejado de teja del paso de Metcopo que forma la línea, equipo de Rollform

Introducción general

Las hojas de aluminio del tejado de los steptiles del metcoppo hechas por esta máquina de ondulación de aluminio son un nuevo modelo de la teja comparado con las hojas normales del tejado de teja del paso. El metcopo de aluminio entero caminó las hojas de la techumbre de la teja que la cadena de producción consiste en 5 toneladas de decoiler eléctrico automático, florín de la hoja, máquina del corrugación, cortador hidráulico, los cuadros básicos y regulador del PLC de Mitsubishi. Con esta prensa de batir, el operador puede producir steptiles del metcopo con cualquier longitud.

Uso

Parámetros técnicos de la máquina de ondulación de la teja del paso de Alluminium Metcopo

(1) proceso del material: Aluzinc/galvanizó el acero/la bobina de acero coloreada
(2) grueso material: 0.4-0.6m m
(3) anchura eficaz: 930m m
(4) anchura de alimentación: 1200m m
(5) poder del motor principal: 5,5 kilovatios
(6) poder de la bomba: 5,5 kilovatios
(7) diámetro del eje: 72 milímetros
(8) formación de pasos: 18 pasos
(9) material del rodillo: 45# forjó el acero con la galjanoplastia de cromo dura

(10) material de las cuchillas de corte: Acero del molde Cr12
(11) marco principal: Haces de acero de H
grueso de la placa de pared (de 12): 16m m
sistema de control (de 13): Control informático del PLC de Mitsubishi con el inversor
fuente de alimentación (de 14): 380v/3 phase/50hz o diseñado según el requisito de clientes

Componentes principales de las tejas del paso de Metcopo que acanalan la máquina:

• Uncoiler
• Hoja de la bobina que dirige y que ajusta el equipo
• La película cubrió el dispositivo
• Sistema principal del corrugación
• Dispositivo del Poste-corte
• Estación hidráulica para cortar y presionar del paso
• Sistema de control del PLC
• Tablas de la ayuda

Flujo de funcionamiento de máquina del corrugación de Metcopo Steptile

Hoja de Decoiling---Hoja rectora---Película de la cubierta---Formación del rollo---Medición de la longitud---Hoja de corte---Tablas del agotamiento
