Name: 11 Estaciones 15m/min Velocidad 1200mm Ancho Metcopo Paso de azulejos Techo de la hoja de rodillo de la máquina de moldeo de rodillos de moldeo de equipos
Brand: Cangzhou Huachen Roll Forming Machinery Co., Ltd.
SKU: HC28-250-1000
Price: 25,250.00 USD
Availability: InStock

Caracteristicas Galería Descripción de producto Pida una cita

Caracteristicas

Especificaciones

Tipo de material: PPGI/GI

Espesor del material: 0,3-0,6 mm

ancho de material: 1200 mm

Estaciones de rodillos: 11Stations

Material del rodillo y del eje: 45# Apagado y recubrimiento de acero

Diámetro de eje: 70mm

Material de corte: CR12

Tipo de unidad: transmisión por cadena

Velocidad: 15m/min

potencia total: 5.5+5.5KW

Voltaje: 380v 50Hz 3 fases (puede ser personalizado)

Resaltar:

Máquina formadora de rollos en frío

Techo del rodillo del panel que forma la máquina

Información básica

Lugar de origen: Porcelana

Nombre de la marca: HC

Certificación: CE

Número de modelo: HC28-250-1000

Pago y Envío Términos

Detalles de empaquetado: La máquina perfiladora principal y el desbobinador están empaquetados desnudos, el sistema de contro

Tiempo de entrega: 25-30 días

Condiciones de pago: LC, T/T

Capacidad de la fuente: 20 sistemas / mes

Galería

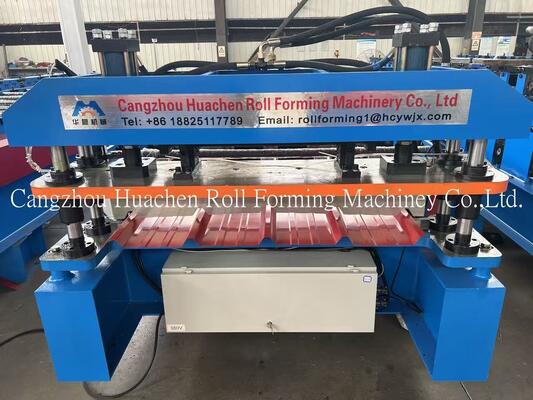

11 Estaciones 15m/min Velocidad 1200mm Ancho Metcopo Paso de azulejos Techo de la hoja de rodillo de la máquina de moldeo de rodillos de moldeo de equipos

Descripción de producto

Línea de moldeo de láminas de techo de aluminio Metcopo

Este equipo de forma de rollo produce láminas de techo de tejas metcopo de aluminio, un nuevo modelo de tejas que ofrece un rendimiento mejorado en comparación con las láminas de techo de tejas estándar.

Descripción general del sistema

La línea de producción completa de hojas de techo de azulejos metcopo de aluminio escalonado incluye un desenrollador eléctrico automático de 5 toneladas, un guildero de hojas, una máquina de corrugado, un cortador hidráulico, mesas de soporte,y controlador Mitsubishi PLCEsta máquina de laminación permite a los operadores producir metcopo steptiles de cualquier longitud.

Especificaciones técnicas

Parámetro	Especificación
Tipo de material	IGP/IGP
El grosor	0.3-0.6 mm
Ancho	Las demás:
Estaciones de rodillos	11 Estaciones
Material del rodillo y del eje	45# Apagado y recubrimiento de acero
Diámetro del eje	F70 mm
Material del cortador	El CR12
Tipo de unidad	Accionamiento en cadena
Velocidad	Entre 15 y 20 m/min
Potencia total	5.5+5.5KW
Válvula de tensión	380V 50Hz 3Fases (puede ser personalizado)

Componentes del sistema

Desenrollador
Equipo de guía y ajuste de la lámina de bobina
Dispositivo cubierto por película
Sistema principal de corrugado
Dispositivo de corte posterior
Estación hidráulica para cortar y prensar a paso
Sistema de control por PLC
Tablas de soporte

Detalles y especificaciones de los componentes

Componente	Descripción y especificaciones
5T Descolador manual	Apoya la bobina y permite el movimiento rotativo. Capacidad de soporte: 5T. Diámetro interno: 470-530mm (ajustable según la demanda).Equipado con un dispositivo de freno para evitar daños a la máquina por impacto durante el funcionamiento.
Mesa de alimentación y pre-cortador	Incluye un dispositivo de corte manual para un conveniente pre-corte al cambiar el color o el grosor.
Eje y rodillo	Material: 45# Acero de amortiguación y revestimiento. Los rodillos procesados son lisos, duros y resistentes a la oxidación. No dejarán arañazos en las láminas durante el funcionamiento.
Estación de bombeo hidráulica	El tanque hidráulico utiliza aceite hidráulico 46 #. Equipado con ventilador de enfriamiento para enfriamiento de circulación interna para evitar problemas de alta temperatura del aceite durante el funcionamiento.Marca de las válvulas electrónicas- ¿Qué es eso?
El gabinete de control de pantalla táctil	Dispone de modos automáticos y manuales, permite ajustar la longitud y la cantidad de la unidad en la pantalla táctil, sencillo y fácil de operar. Marcas de componentes eléctricos: VFD: Delta El interruptor de circuito: Delixi Contactor: Delixi Relay: Xinling PLC: Delta Transformador: Delixi
Sección de prensado y cortador	El material de la hoja: CR12 proporciona una alta resistencia, una excelente dureza y una resistencia al desgaste superior.
Cuadro de salida	Recolecta los productos formados, el soporte está equipado con rodillos para facilitar el envío del producto sin arañazos.

Partes de repuesto incluidas

Parte	Cantidad
Las cadenas	2 conjuntos
Válvula de solenoide	1 conjunto
Interruptor de viaje	2 conjuntos
Las llaves abiertas	2 conjuntos
llave hexagonal	2 conjuntos
Contador	1 conjunto
Llave inglesa	2 conjuntos
Sellos de aceite	1 conjunto

Flujo de trabajo de producción

Hoja de recubrimiento → Hoja de guía → Película de recubrimiento → Formación de rollos → Medida de la longitud → Hoja de corte → Tablas de escorrentía
